Perfil de resíduo do modelo

Utilize a página Perfil de resíduo do modelo para criar um percurso fatiando o modelo em alturas Z especificadas e então criar passos de perfil em cada altura Z. As alturas Z são definidas a partir do percurso anterior de desbaste e são utilizadas para eliminar grandes terraços.

Direção de corte — Selecione a tecnologia de fresamento.

Selecione uma Direção de Corte entre o seguinte:

• Concordante — Selecione para criar percursos utilizando somente fresamento concordante, onde possível. A ferramenta fica à esquerda da aresta usinada quando visualizada na direção do curso.



• Discordante — Selecione para criar percursos utilizando somente fresamento discordante, onde possível. A ferramenta fica à direita da aresta usinada quando visualizada na direção do curso.



• Qualquer — Selecione para criar percursos utilizando usinagem discordante e concordante. Isso minimiza subidas e curso de ferramenta.

Quando existirem vários passos de contorno, você pode configurar uma direção de corte diferente para o passo de contorno final.

• Perfil — Selecione a direção de corte do passo de contorno final.
• Perfis adicionais — Selecione a direção de corte de todos os passos exceto o passo de contorno final.

Tolerância — Insira um valor para determinar com que precisão o percurso segue o contorno do modelo.

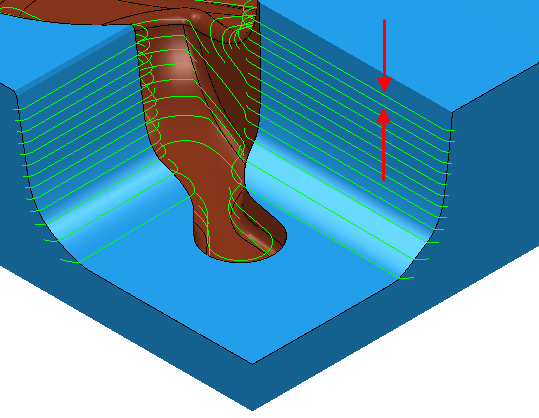

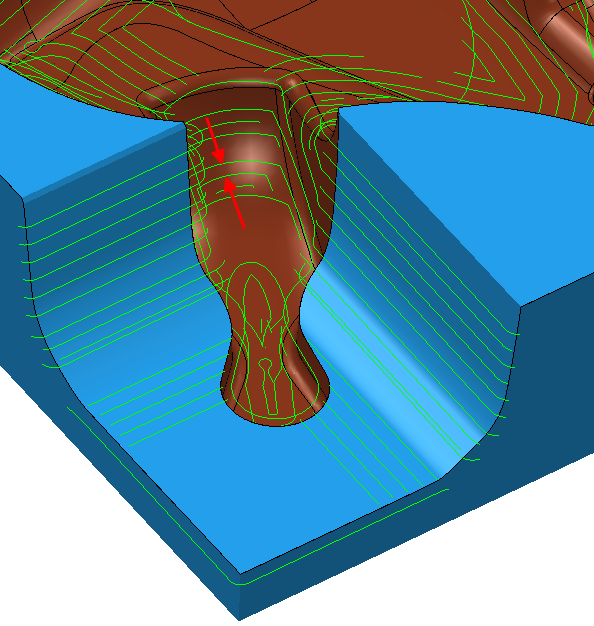

Sobremetal — Insira a quantidade de material a ser deixado na peça. Clique no botão Sobremetal para separar a caixa Sobremetal em Sobremetal radial Sobremetal axial . Utilize para especificar Sobremetal Radial e Axial separados como valores independentes. Valores separados de Sobremetal Radial e Sobremetal Axial são úteis para peças ortogonais. Você pode utilizar sobremetal independente em peças com paredes inclinadas, embora seja mais difícil prever os resultados.

Sobremetal radial — Insira o offset radial com relação à ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em paredes verticais.

Sobremetal axial — Insira o offset com relação à ferramenta, apenas na direção do eixo ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em faces horizontais.

Sobremetal do componente — Clique para exibir o diálogo Sobremetal do componente , que permite especificar os sobremetais das diferentes superfícies.

Passo lateral — Insira a distância entre passos sucessivos de usinagem. Essa opção está disponível quando o Número de cortes na página Distâncias de corte é mais do que 1.

Copiar passo lateral da ferramenta — Clique para carregar a profundidade de corte radial dos dados de corte da ferramenta ativa. A profundidade de corte radial é medida normal ao eixo da ferramenta.

Nota: Se você inserir o valor manualmente, o botão muda para .

Passo vertical — Insira a distância entre diferentes níveis de usinagem.

Automático — O valor Passo Vertical define as alturas Z, e apaga qualquer altura Z existente.

Nota: O PowerMill cria uma Altura Z até o valor de Passo Vertical inserido, a partir do topo do bloco, e então desce uma altura definida em Z. A altura Z final será no fundo do bloco. A definição de Passo Vertical leva em conta Alturas Z existentes (como aquelas calculadas quando a opção Usinagem Plana é selecionada). O PowerMill analisa pares de Alturas Z existentes e adiciona o número mínimo de Alturas Z extras entre eles, de forma que o passo vertical entre alturas seja menor ou igual ao valor do Passo Vertical especificado.

Manual — Você especifica as alturas Z. Clique no botão Alturas Z para exibir o diálogo Alturas Z de Desbaste para especificar as alturas Z manualmente.

Copiar passo vertical da ferramenta — Clique para carregar a profundidade de corte axial dos dados de corte da ferramenta ativa. A profundidade de corte axial é medida ao longo do eixo da ferramenta.

Nota: Se você inserir o valor manualmente, o botão muda para .

Passo Vertical Constante — Quando selecionado, todos os níveis restantes apresentam o mesmo espaçamento, e o valor de Passo vertical é um passo vertical máximo. Quando não selecionado, a diferença entre níveis de usinagem consecutivos é o valor de Passo vertical para todos os níveis exceto o último, que está na base do bloco.

Passo Vertical Constante não selecionado:

Com Passo vertical de 20, as alturas Z estão em 15, -5 e -10.

O passo vertical é o valor para todos os níveis (nesse caso 20) exceto pelo último, que está na base do bloco (nesse caso um Passo vertical de 5).

Passo Vertical Constante selecionado:

Com Passo vertical de 20, as alturas Z estão em 20, 5 e -10. Isso resulta num passo vertical efetivo de 15.

O passo vertical é o mesmo entre todos os níveis mas não é necessariamente o valor especificado. Nesse caso, o PowerMill utiliza um Passo vertical de 15 em vez de 20.

Nota: Esta opção somente está disponível se você configurar Passo Vertical como Automático. Se você configurar Passo Vertical como Manual, a opção Passo Vertical Constante está disponível no diálogo Alturas Z de Desbaste.

Usinagem de resíduo — Selecione para habilitar a página Resíduo com as opções para usinagem de resíduo. This changes the strategy to a Model

Essa opção está selecionada por padrão. Quando não selecionado, a estratégia muda para Perfil do modelo.
