Utilize a estratégia Perfil de Resíduo do Modelo para eliminar grandes terraços. Estratégias de desbaste executam remoção eficiente de volume com uma ferramenta grande e então estratégias de redesbaste utilizam uma ferramenta menor para usinar o perfil do modelo em cada altura Z intermediária do modelo. Isso usina áreas que a ferramenta grande não pôde alcançar, como cavidades e cantos. Isso reduz o grau de sobrecarga da ferramenta e proporciona uma taxa de remoção de material mais constante para operações de acabamento subsequentes.

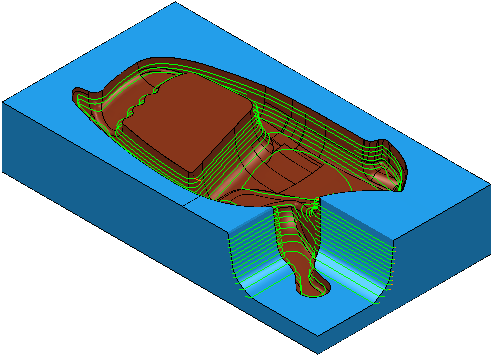

Isso é melhor visualizado observando uma simulação ViewMill.

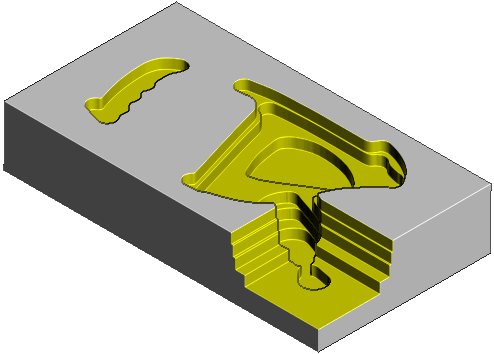

Começando com um percurso de desbaste:

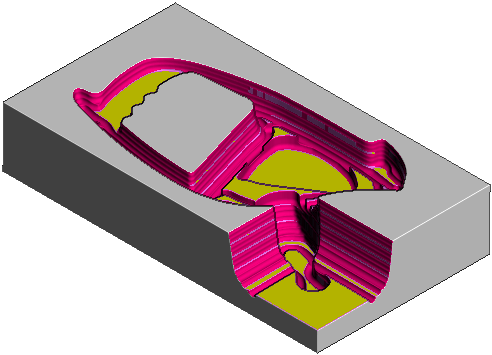

Um percurso de desbaste de perfil de resíduo do modelo, baseado neste percurso de desbaste, fornece:
Várias páginas estão associadas à estratégia Perfil de Resíduo do Modelo:
- Perfil de resíduo do modelo — A página principal utilizada para selecionar as configurações para usinar um modelo utilizando uma estratégia de perfil de resíduo.
- Resíduo — Configurações para definir usinagem de resíduo.
- Corte escalonado — Configurações para definir redesbaste alinhado. Isso minimiza formação de terraços ao criar percursos de desbaste com um passo vertical grande. Isso está disponível quando Passo vertical é Automático.
- Distâncias de corte — Configurações para controlar o número de cortes de perfil.
- Acabamento de parede — Configurações para realizar um Passo Lateral Final diferente do passo lateral normal.
- Remoção de segmento não seguro — Configurações para remover segmentos pequenos de percurso.
- Usinagem plana — Configurações para usinar áreas planas no modelo.
- Alta velocidade — Configurações para opções de suavização para evitar alterações bruscas na direção da ferramenta durante usinagem em alta velocidade.
- Ordenar — Configurações para controlar a ordem de usinagem.
- Aproximação — Configurações para controlar como a ferramenta se aproxima do caminho.
- Verificação automática — Configurações para verificar percursos automaticamente na criação.
As páginas restantes são páginas comuns de estratégia de percurso.
