Saída - estratégia

Saída controla o movimento da ferramenta após deixar o material, no final de um movimento de corte.

Você pode selecionar uma 2a Escolha para a Saída, que é utilizada caso a sua 1a Escolha invada.

Essa página contém o seguinte:

Escolha — Selecione o tipo de movimento a ser utilizado antes de cada movimento de corte.

Movimento linear — Insira o comprimento para estender o movimento de Saída após o final do movimento de corte. A distância é o comprimento do movimento tangencial linear entre o arco e a porção cortante do percurso.

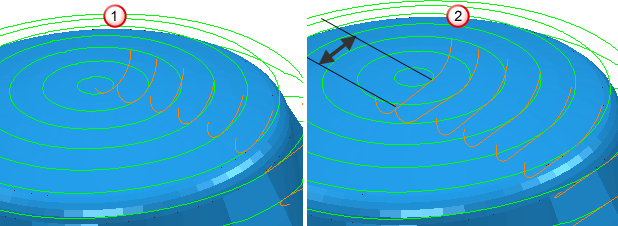

Saída em Arco normal da superfície com uma Distância de 0, um Ângulo de 90 e Raio 5.

Saída em Arco normal da superfície com uma Distância de 10, um Ângulo de 90 e Raio 5.

Ângulo — Insira o ângulo do movimento de Saída com relação ao segmento do percurso. Para arcos, esse é o ângulo abrangido pelo arco. Para linhas, é a orientação com relação ao movimento de corte.

Nota: Essa opção somente está disponível para uma Escolha de: Arco normal da superfície, Arco vertical, Arco horizontal, Arco horizontal à esquerda, Arco horizontal à direita e Linha Reta.

Raio — Insira o raio do movimento de Saída em arco.

Nota: Essa opção somente está disponível para uma Escolha de: Arco normal da superfície, Arco vertical, Arco horizontal, Arco horizontal à esquerda e Arco horizontal à direita.

Compr. — Insira o comprimento de extensão do movimento de Saída antes do início do movimento de corte.

Nota: Essa opção somente está disponível para uma Escolha de: Movimento estendido, Enquadrado e Linha Reta.

Opções de rampa — Clique para exibir o diálogo Opções de Rampa de Saída. Determina como a ferramenta deixa o material em rampa.

Nota: Esta opção somente está disponível se você configurar Escolha como Rampa.

Aplicar restrições — Selecione essa opção para aplicar restrições às suas aproximações e então selecione uma restrição na lista. Selecionar uma restrição da lista cria um campo adicional para aplicação de restrições adicionais. 1a escolha e 2a escolha de ligações apresentam no máximo 2 restrições. Se mais de uma restrição for selecionada, todas precisam ser satisfeitas para que uma ligação seja aplicada.

Para aplicar restrições:

Selecione um tipo de restrição na lista:

• Distância — Restringe a ligação por sua distância abrangida.
• Inclinação da superfície — Restringe a ligação pelo ângulo de inclinação da superfície em cada extremidade da ligação.

Selecione uma opção na lista para definir o limite da restrição:

• — A restrição é satisfeita se o parâmetro for menor que o valor especificado.
• — A restrição é satisfeita se o parâmetro for maior que o valor especificado.

Insira o valor de restrição.

— Clique para copiar os valores de Entrada para a página de Saída.

— Clique para copiar os valores de Saída para a página de Entrada.

Verificação de invasão — Selecione essa opção para que o PowerMill verifique todas as entradas, saídas e ligações quanto a invasões.
