Entradas/saídas e ligações exibe um sumário das entradas, saídas e ligações utilizadas para calcular o percurso.
Adicionar aprox. a descontinuidades do eixo ferr. — Quando selecionado, insere entradas, saídas e ligações entre segmentos contínuos onde existe uma mudança angular no eixo da ferramenta entre segmentos adjacentes. Isso assegura que qualquer reorientação do eixo da ferramenta num ponto específico ocorra longe da peça.
Limiar angular — Insira o ângulo mínimo necessário antes de entradas/saídas e ligações serem inseridas. O ângulo é a mudança no eixo ferramenta entre segmentos adjacentes.
Utilize as opções nessa página para especificar propriedades gerais de entradas, saídas e ligações:
Recortar segmentos — Quando selecionado, segmentos são automaticamente recortados onde necessário para criar espaço para movimentos de entrada e saída. Se os movimentos de aproximação não puderem ser adicionados, o segmento inteiro é recortado para melhorar a segurança do percurso.
Dist. sobreposição — Insira a distância pela qual uma Entrada ou Saída pode sobrepor um segmento de percurso fechado.
Permitir que pontos iniciais sejam movidos — Quando selecionada, esta opção move os pontos iniciais em segmentos de percurso fechados para tentar encontrar uma posição sem invasão. Quando não selecionada, o PowerMill não irá mover os pontos iniciais - isso significa que se você posicionar cuidadosamente um ponto inicial, pode evitar que o PowerMill movimente o mesmo.

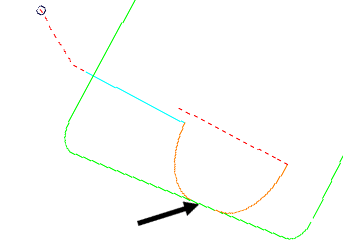

Escalonar pontos iniciais — Quando selecionada, essa opção move os pontos iniciais em segmentos sucessivos de percurso fechado de forma que os pontos iniciais sejam distribuídos em cada segmento. Isso permite que a ferramenta mantenha o movimento de avanço conforme se move de um segmento para o próximo.
- Não selecionado — Os pontos iniciais de cada segmento são próximos, o que faz com que o movimento da ferramenta seja invertido quando ela passa de um segmento para outro.
- Selecionado — Os pontos iniciais de cada segmento são afastados para ajudar a ferramenta a continuar avançando.
Adicionar aprox. a descontinuidades do eixo ferr. — Quando selecionado, insere entradas, saídas e ligações entre segmentos contínuos onde existe uma mudança angular no eixo da ferramenta entre segmentos adjacentes. Isso assegura que qualquer reorientação do eixo da ferramenta num ponto específico ocorra longe da peça.
Limiar angular — Insira o ângulo mínimo necessário antes de entradas/saídas e ligações serem inseridas. O ângulo é a mudança no eixo ferramenta entre segmentos adjacentes.
Verificação de invasão — Selecione essa opção para que o PowerMill verifique todas as entradas, saídas e ligações quanto a invasões.
Selecionar Entrada, Saída, Primeira e última aproximações, Extensões de aproximação, Ligações ou Distribuição de ponto no diagrama de estratégia também permite editar as entradas, saídas e ligações.
