Utilize as opções na página Extensões de aproximação para:
- Adicionar outra entrada a entradas existentes.
Essas opções não estão disponíveis para percursos Vortex.
- Adicionar outra saída a saídas existentes.
Extensão de entrada
Escolha — Selecione o tipo de movimento a ser utilizado para a entrada estendida.
Movimento linear — Insira o comprimento do movimento de extensão de entrada tangente ao arco. Essa opção somente está disponível para uma Escolha de: Arco normal da superfície, Arco vertical, Arco horizontal, Arco horizontal à esquerda e Arco horizontal à direita.

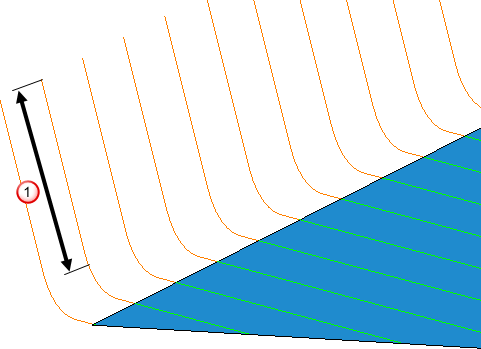

Extensão configurada como Arco vertical, Movimento linear como 10 e Ângulo como 0. Aproximações tipo Arco vertical.
Ângulo — Insira o ângulo do movimento de extensão de entrada com relação ao último segmento do percurso. Essa opção somente está disponível para uma Escolha de: Arco normal da superfície, Arco vertical, Arco horizontal, Arco horizontal à esquerda, Arco horizontal à direita e Linha Reta.
- Ângulo 0
.

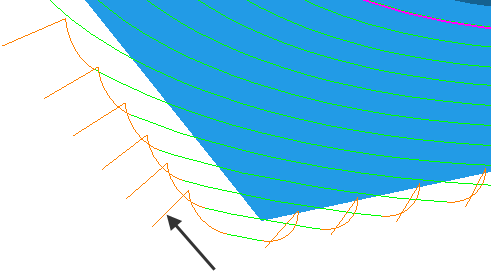

Extensão em Linha Reta com uma Distância de 10, e um Ângulo de 0. Aproximações em Arco normal da superfície.

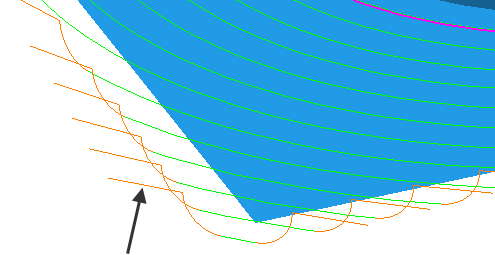

- Ângulo 90.
Compr. — Insira o comprimento do movimento de extensão de entrada. Essa opção somente está disponível para uma Escolha de: Movimento estendido, Enquadrado e Linha Reta.
- Distância 10.

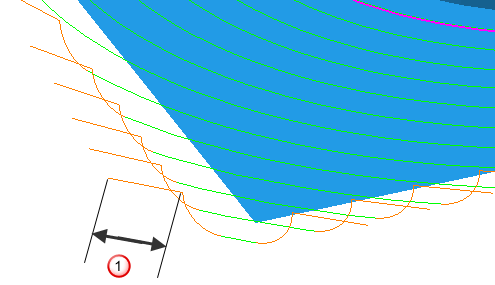

Extensão em Linha Reta com uma Distância de 10, e um Ângulo de 0. Aproximações em Arco normal da superfície.
Raio — Insira o raio do movimento de extensão de entrada. Essa opção somente está disponível para uma Escolha de: Arco normal da superfície, Arco vertical, Arco horizontal, Arco horizontal à esquerda e Arco horizontal à direita.
Extensão de saída
Escolha — Selecione o tipo de movimento a ser utilizado para a saída estendida.
Movimento linear — Insira o comprimento do movimento de extensão de saída tangente ao arco. Essa opção somente está disponível para uma Escolha de: Arco normal da superfície, Arco vertical, Arco horizontal, Arco horizontal à esquerda e Arco horizontal à direita.
Extensão configurada como Arco vertical, Movimento linear como 10 e Ângulo como 0. Aproximações tipo Arco vertical.
Ângulo — Insira o ângulo do movimento de extensão de saída com relação ao último segmento do percurso. Essa opção somente está disponível para uma Escolha de: Arco normal da superfície, Arco vertical, Arco horizontal, Arco horizontal à esquerda, Arco horizontal à direita e Linha Reta.
- Ângulo 0.
Extensão em Linha Reta com uma Distância de 10, e um Ângulo de 0. Aproximações em Arco normal da superfície.
- Ângulo 90.
Compr. — Insira o comprimento do movimento de extensão de saída. Essa opção somente está disponível para uma Escolha de: Movimento estendido, Enquadrado e Linha Reta.
Distância 10.
Extensão em Linha Reta com uma Distância de 10, e um Ângulo de 0. Aproximações em Arco normal da superfície.
Raio — Insira o raio do movimento de extensão de saída. Essa opção somente está disponível para uma Escolha de: Arco normal da superfície, Arco vertical, Arco horizontal, Arco horizontal à esquerda e Arco horizontal à direita.
Outras opções
Verificação de invasão — Selecione essa opção para que o PowerMill verifique todas as entradas, saídas e ligações quanto a invasões.
— Clique para copiar os valores de Extensão de entrada para os valores de Extensão de saída.
— Clique para copiar os valores de Extensão de saída para os valores de Extensão de entrada.
