Utilize o diálogo de verificação de Programa NC para verificar seus programas NC quanto a colisões ou invasões.
Selecione guia Início > Verificação > Programa NC para exibir o diálogo Verificação de Programa NC.
O diálogo contém o seguinte:
— Selecione um programa NC para verificação.
— Clique para exibir o diálogo Programa NC. Utilize para visualizar e editar os detalhes do programa NC.
— Exibe o nome da máquina ferramenta.
— Exibe o nome do plano de trabalho.
Verificar a máquina ferramenta
Essa área contém opções que permitem verificar a máquina ferramenta quanto a colisão consigo mesma e com outros componentes:
Verificar percursos — Selecione para verificar os percursos quanto a colisões envolvendo a máquina ferramenta.
Verificar movimts. de conexão — Selecione para verificar as conexões quanto a colisões envolvendo a máquina ferramenta.
Folga da máquina ferramenta — Insira a folga da máquina ferramenta que você deseja utilizar para verificação. Inserir um valor limpa a verificação para o programa NC.
Verificar a ferramenta com relação ao modelo
Essa área contém opções que permitem verificar haste e suporte quanto a colisão com o modelo. Isso não afeta verificações com a máquina ferramenta.
Verificar percursos — Selecione para verificar quanto a colisões entre a ferramenta, o suporte e o modelo.
- Aumentar folgas do percurso — Selecione para verificar quanto a colisões em todos os percursos.
- Manter folgas de percurso existentes — Selecione para verificar quanto a colisões em todos os percursos que não foram verificados.
Verificar movimts. de conexão — Selecione para incluir movimentos de conexão na verificação.
Folga do Suporte — Insira a mínima distância permitida entre o modelo e o perfil do suporte da ferramenta.
Folga da Haste — Insira a mínima distância permitida entre o modelo e o perfil da haste da ferramenta.
Indicador de status de segurança — Exibe um ícone que identifica o problema mais grave encontrado na verificação.

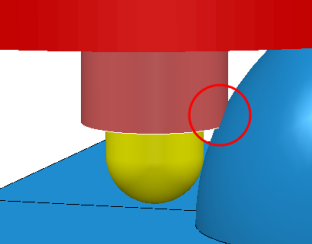

— Colisões encontradas
— Outro problemas, for exemplo, percursos não verificados.
— Verificado quanto a invasão
— Verificado quanto a invasão e colisão do suporte
— Verificado quanto a invasão e colisão do suporte e máquina ferramenta
Lista de verificação — Exibe uma lista cronológica de problemas e avisos.
Problemas são adicionados à lista quando:
- ocorre uma colisão entre a ferramenta (ou haste, ou suporte) e o modelo.
- ocorre uma colisão de máquina ferramenta.
- a máquina ferramenta não pode alcançar uma posição.
- a máquina ferramenta excede seus limites.
Avisos são adicionados à lista quando:
- um percurso não foi verificado.
- um percurso não pôde ser verificado.
- um percurso foi verificado, mas o programa NC apresenta valores de folga maiores.
- uma conexão não foi verificada.
- a máquina ferramenta sobrepõe a folga de outro componente.
— Clique para exibir o diálogo Posição da Máquina Ferramenta.
Carregar Problema — Selecione um erro na lista de verificação e clique em Carregar problema para exibir o erro no modelo.
— Clique para ignorar os avisos selecionados. Na lista de verificação, o aviso selecionado muda de
para
.
Verificar — Clique para atualizar a verificação do programa NC. Isso é útil quando você edita as opções nesse diálogo.
Fechar — Clique para fechar o diálogo.
