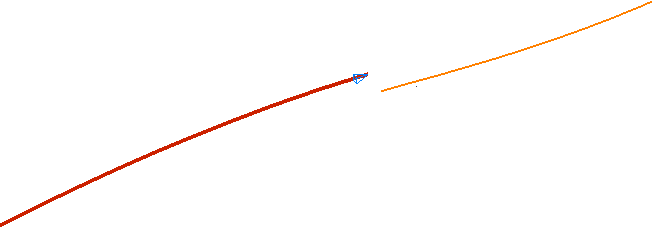

Ao criar uma curva composta, o PowerMill para quando alcança um espaço na geometria. Clique na curva que você deseja unir.

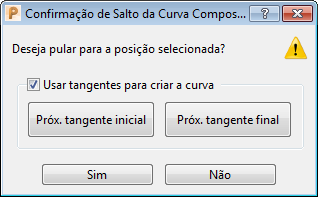

Clique na curva laranja para exibir o diálogo Confirmação de Salto da Curva Composta.
Esse diálogo contém o seguinte:
- Usar tangentes para criar a curva — Quando não selecionado, une as curvas com uma linha reta. Quando selecionado, une as curvas com uma curva tangencial.

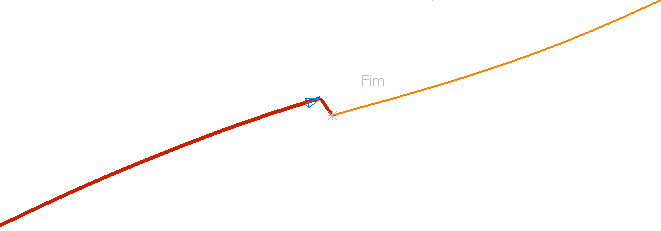

Usar tangentes para criar a curva não selecionado:

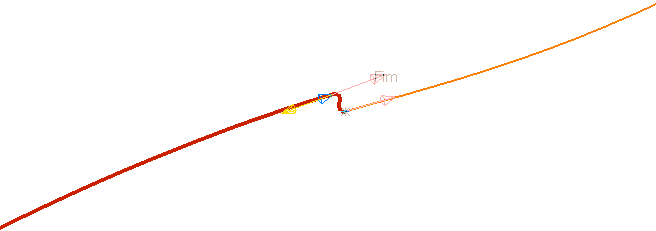

Usar tangentes para criar a curva selecionado:
- Próx. tangente inicial — Clique para circular entre as várias opções de tangente.
- Próx. tangente final — Clique para circular entre as várias opções de tangente.
- Sim — Clique para aceitar a união e retornar à barra de ferramentas Criar Curva Composta.
- Não — Clique para rejeitar a união e retornar à barra de ferramentas Criar Curva Composta.
Para maiores informações, consulte Criando uma curva composta a partir de geometria em arames com 'buracos'.
Se você estiver criando uma curva composta selecionando superfícies em vez de curvas existentes, e desejar pular um espaço, o diálogo Confirmação de Salto da Curva Composta apresenta um campo extra.

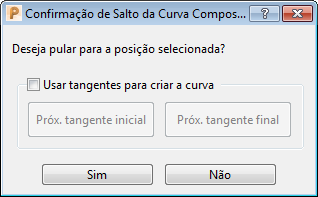

Usar tangentes para criar a curva não selecionado:
— Quando exibido, a curva composta permanece uma curva embutida. Movimente o cursor sobre para exibir maiores informações.
Usar tangentes para criar a curva selecionado:
— Quando exibido, a curva composta não é mais uma curva embutida. Movimente o cursor sobre para exibir maiores informações.
