Exemplo de criação de um fillet

Este exemplo mostra como aplicar fillet a curvas, utilizando a guia Editor de Curva. Assume-se que você tenha criado vários arcos e linhas contínuas. Caso não tenha, consulte exemplo criar linhas e arcos.

1. Selecione guia Editor de Curva > painel Criar > Círculos & Arcos > Fillet Trimado para exibir a barra de ferramentas Fillet.
2. Selecione a primeira curva à qual você deseja aplicar fillet.



3. Movimente o cursor sobre a segunda curva para visualizar o resultado.



4. Selecione a curva para criar os resultados.



   As duas curvas são trimadas pelo fillet.

Para a seguinte geometria:

• Ao aplicar fillet a um círculo, o círculo não é trimado, mas a curva é



• Se o raio do fillet for muito pequeno, a curva é estendida para o fillet

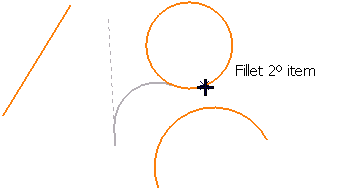

• Ao aplicar fillet de curva a um círculo, existem várias soluções possíveis:

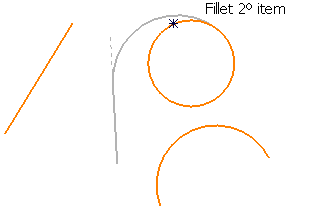

  • um fillet externo:

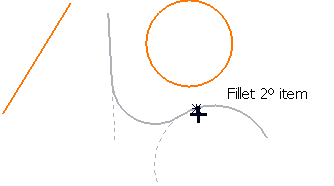

  • um fillet semi-interno.



  Soluções adicionais são possíveis se a outra extremidade da linha for selecionada:

  • um fillet externo.



  • um fillet semi-interno.



  Existem soluções adicionais caso a curva intersecione o círculo.
