Utilize a área Primeira entrada separada para especificar um movimento de primeira entrada diferente dos movimentos de entrada subsequentes. As configurações nessa página não estão disponíveis para percursos Vortex.
Primeira entrada separada — Selecione essa opção para especificar um movimento de primeira entrada diferente. Isso oferece funcionalidade semelhante à da área Entradas, mas somente se aplica ao primeiro movimento de entrada.
Este exemplo utiliza Entrada e Saída em Arco Normal da Superfície.
Usar uma primeira entrada separada não selecionado:

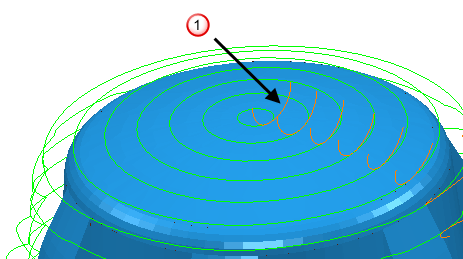

Primeira entrada em Arco normal da superfície com uma Distância de 0, um Ângulo de 90 e Raio 5.
Usar uma primeira entrada separada selecionado:

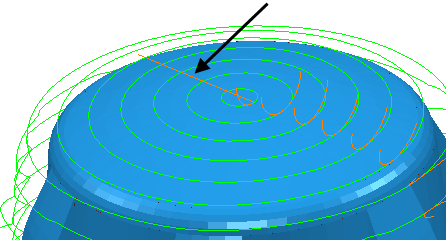

Primeira entrada em Rampa (onde a rampa segue o percurso).
Escolha — Selecione o tipo de movimento a ser utilizado no início do percurso.
Movimento linear — Insira a distância de extensão do movimento de Primeira entrada separada antes do início do movimento de corte. A distância é o comprimento do movimento tangencial linear entre o arco e a porção cortante do percurso.
Distância 0.
Primeira entrada em Arco normal da superfície com uma Distância de 0, um Ângulo de 90 e Raio 5.

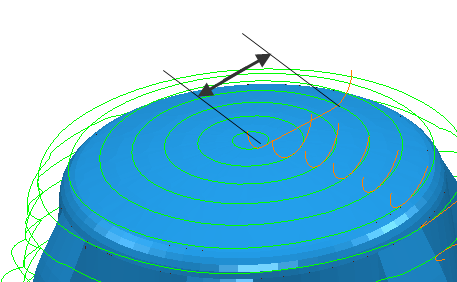

Distância 10.
Ângulo — Insira o ângulo do movimento de Primeira entrada separada com relação ao primeiro segmento do percurso. Para arcos, esse é o ângulo abrangido pelo arco. Para linhas, é a orientação com relação ao movimento de corte.
Ângulo 90
.
Primeira entrada em Arco normal da superfície com uma Distância de 0, um Ângulo de 90 e Raio 5.

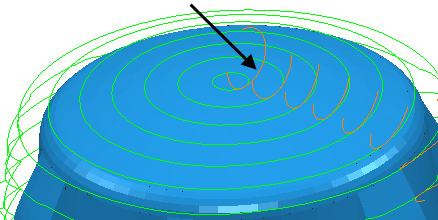

Ângulo 180.

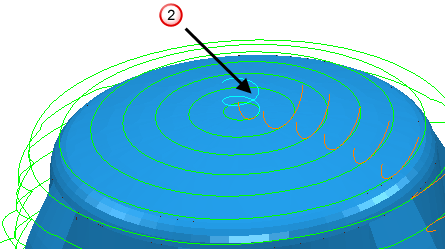

Para uma Primeira entrada em Linha Reta e Ângulo 0.

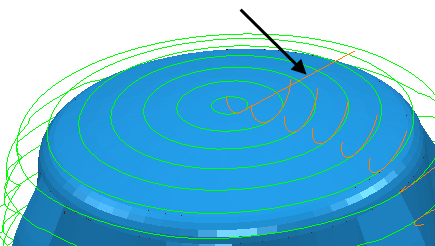

Ângulo 90.
Raio — Insira o raio do movimento de Primeira entrada separada em arco.
Raio 5.
Primeira entrada em Arco normal da superfície com uma Distância de 0, um Ângulo de 90 e Raio 5.

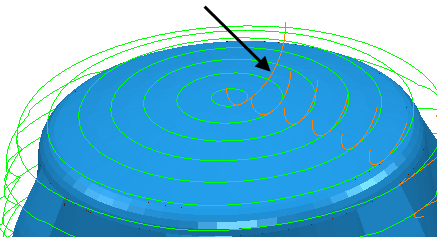

Raio 10.
Compr. — Insira o comprimento de extensão do movimento de Primeira entrada separada antes do início do movimento de corte. Essa opção somente está disponível para uma Escolha de: Movimento estendido, Enquadrado e Linha Reta.
Opções de Rampa — Clique para exibir o diálogo Opções de Rampa da Primeira Entrada, que permite especificar como a ferramenta acessa o material em rampa. Isso é o mesmo que o diálogo Opções de Rampa de Entrada, exceto que não existe uma guia 2a escolha. Somente está disponível se você configurar Escolha como Rampa.
Verificação de invasão — Selecione essa opção para que o PowerMill verifique todas as entradas, saídas e ligações quanto a invasões.
— Clique para copiar os valores de Primeira entrada separada para a guia Última saída separada.
— Clique para copiar os valores de Última saída separada para a guia Primeira entrada separada.
