С помощью инструмента «Добавить линию разделения» можно добавлять прямолинейные ребра и разделять существующие грани элемента на подобласти меньшего размера.
- Выберите элемент, который требуется изменить.
- Выберите вкладку «Изменить» | «<Элемент>»
панель «Редактирование формы»«Добавить линию разделения».
- Выберите в любом месте поверхности вершину, грань, ребро или точку для задания начала линии разделения. Используйте элементы управления на ленте, чтобы задать положение линии разделения.
- Вдоль поверхности.
Линия разделения добавляется относительно поверхности. Значение, отображаемое рядом с указателем, отражает отметку поверхности на основе параметра «Базовая отметка». Для добавления линии будет использовано значение «Смещение от поверхности».
- Абсолютное.
Линия разделения добавляется на основе значения отметки. Значение, отображаемое рядом с указателем, отражает отметку поверхности на основе параметра «Базовая отметка».

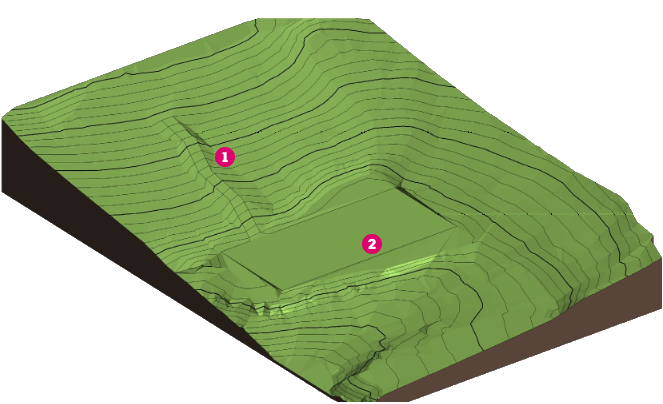

Например, при работе с топотелом разместите линии разделения вдоль поверхности для создания траектории
или на абсолютной отметке для создания плоской области
.
Прим.: При наведении курсора на вершину или ребро в редакторе выполняется привязка к 3D-вершинам и ребрам, а стандартные элементы управления привязкой отображаются с временными размерами вдоль ребер. Если ни одна из вершин или ребер не привязана, то при выборе конец линии будет размещен относительно поверхности на основе настроек, указанных на ленте. Временные размеры при этом не формируются. - Вдоль поверхности.
- Выберите в любом месте элемента другую вершину, грань, ребро или точку для определения конца линии разделения.
К грани добавляется новое ребро.
Прим.: При редактировании формы линии сгиба в элементах могут быть преобразованы в линии разделения. Дополнительные сведения см. в разделе Преобразование линий сгиба в линии разделения.
