Сводка деталей

Результаты деталей идеально подходят для быстрого определения температуры выбранного элемента. Для сравнения результатов из нескольких деталей, создадим их сводные детали, и просмотрим их результаты на вкладке "Критические значения" строки "Вывод".

На этом этапе мы сравним температуру двух средних чипов.

Нажмите Детали на вкладке Результаты:

значок «Детали»

Нажмите кнопку Групповая операция, и выберите Средние чипы.

Чтобы обозначить эти детали в качестве Основые детали, установите флажок рядом с областью выбора каждой модели.

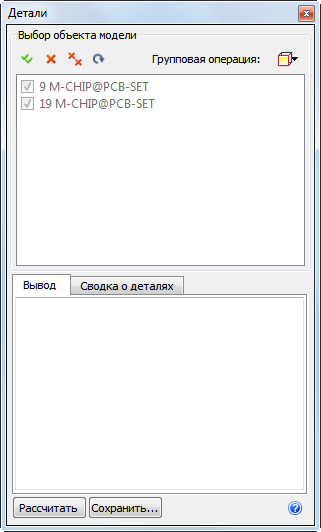

диалоговое окно «Детали»

Чтобы начать сравнение результатов, откройте вкладку Центр решений.

В Центре решений, щелкните правой кнопкой мыши на Сводные значенияи нажмите кнопку Обновить значения.

обновление сводных значений

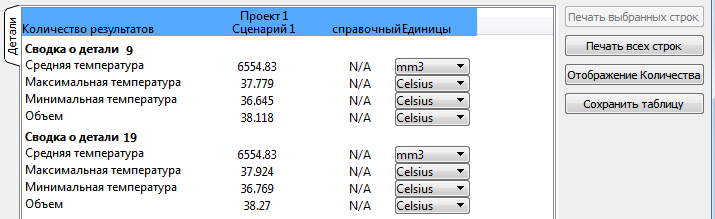

Посмотреть таблицу результатов в вкладке "Критические значения" строки "Вывод"

критические значения

Примечание. Эта процедура позволяет представить результаты в виде простой таблицы. Теперь легко сравнить и печать результаты между двумя чипами. Используйте этот метод для сравнения результатов из нескольких проектов и сценариев.

Подробнее о сводных деталях

Поздравляем! Вы выполнили задание. Щелкните здесь для возврата к главной странице учебных пособий
