Использование Менеджера решателя для запуска проекта

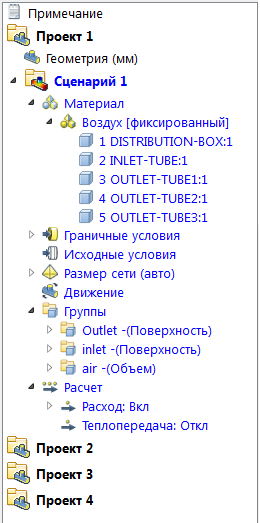

Исследование проекта создано в Autodesk® CFD. Оно состоит из четырех проектов. Каждый проект имеет сценарий, полностью определенный граничными условиями и материалами.
Существует два способа выполнения анализа.
- Во-первых, можно открыть каждый проект, и каждый сценарий по отдельности. Это вполне подходящий способ, однако он может быть весьма трудоемким при исследовании проекта с большим количеством сценариев.
- Другой способ заключается в использовании Менеджера решателя. Этот инструмент обеспечивает мгновенный доступ ко всем сценариям. Он содержит элементы управления для выполнения всех сценариев из одного диалогового окна без необходимости открывать каждый из них по отдельности.
Чтобы открыть Менеджер решателя, щелкните правой кнопкой мыши около модели и выберите Менеджер решателя....
Нажмите кнопку Выбрать переключатель, чтобы при запуске выполнялись все сценарии.

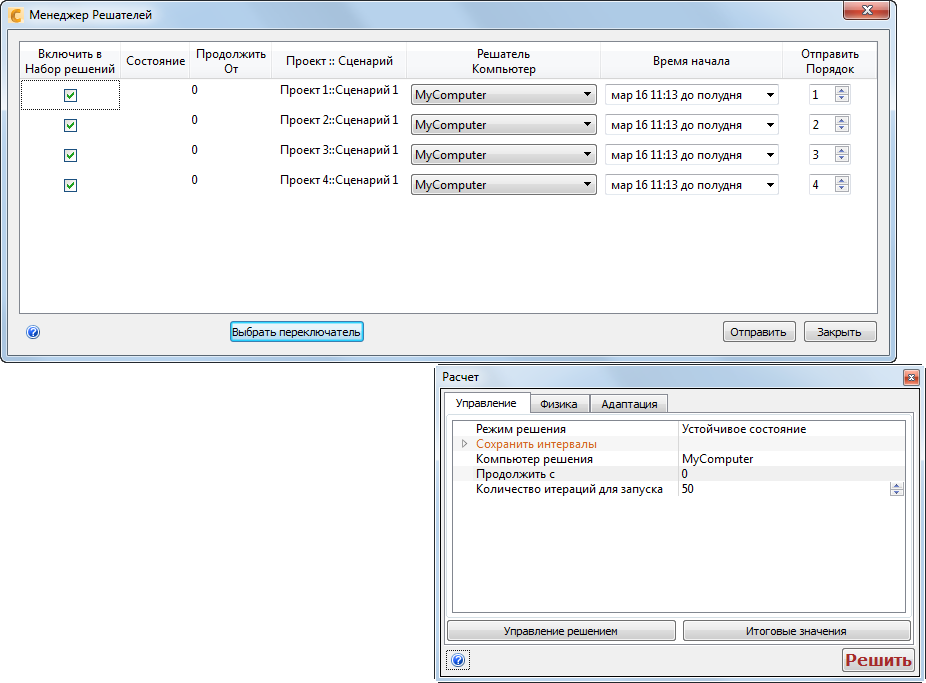

Чтобы уменьшить количество итераций (для ускорения процесса), щелкните название сценария и внесите изменения в диалоговом окне решателя. Нажмите кнопку ОК.
Чтобы сократить время выполнения операций путем их одновременного решения в облаке, смените компьютерный решатель на облачный.
Повторите эту процедуру для всех сценариев, если требуется.
Нажмите «Отправить», чтобы начать анализ.
Подробнее об инструменте Менеджер решателя...

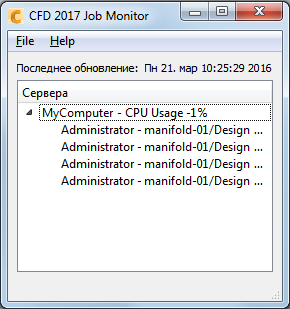

Чтобы посмотреть состояния каждого сценария, щелкните Диспетчер заданий на вкладке Настройка > панель Моделирование.
Подробнее об инструменте Монитор решений...
Когда все четыре сценария будут завершены, откройте Autodesk® CFD и активируйте каждый сценарий для загрузки результатов в пользовательский интерфейс.
Для визуализации и сравнения результатов щелкните здесь для получения инструкций. Обратите внимание, что эти инструкции относятся к примеру с двумя проектами, но их легко адаптировать к этому примеру.
Поздравляем! Вы выполнили задание. Щелкните здесь, чтобы вернуться на главную страницу учебных пособий.
