Падение давления
На этом этапе мы будем использовать Сводку плоскостей и раздел "Критические значения" Центра решений, чтобы оценить давление на входе, горловине и на выходе из сопла.
Щелкните левой кнопкой мыши на плоскости, а затем щелкните иконку "Выровнять поверхность". Выберите поверхность входного отверстия.
Чтобы создать плоскости, нажмите Добавить на контекстной панели Плоскости:

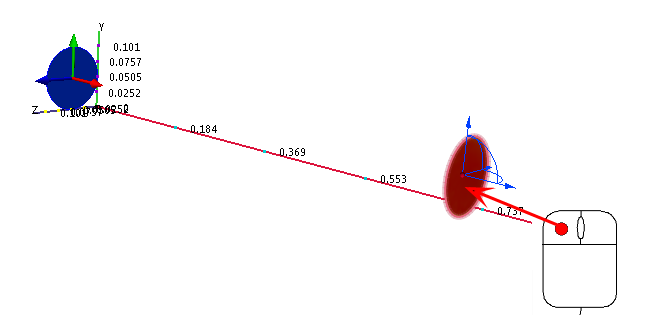

Щелкните левой кнопкой мыши на плоскости, а затем щелкните иконку "Выровнять поверхность". Выберите выходную поверхность.
Чтобы создать плоскости, нажмите Добавить на контекстной панели Плоскости:

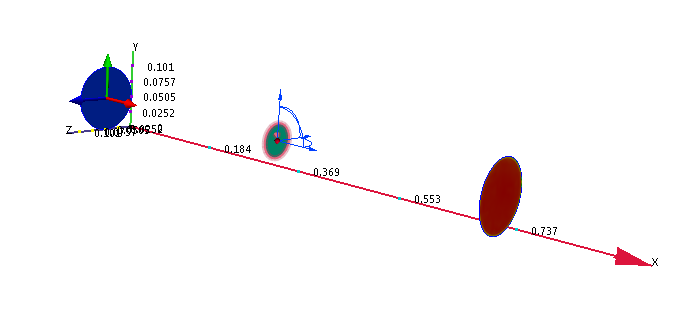

Для ориентации плоскости, щелкните левой кнопкой мыши на нем, и нажмите эту иконку из контекстной панели:
X

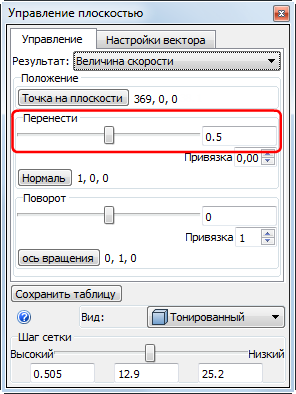

Щелкните правой кнопкой мыши на плоскости, выберите Редактировать. Убедитесь, что плоскоть на 0.5.
Сделайте три результата плоскостей Сводки по плоскостям, установив флажок Сводка для каждого из них:

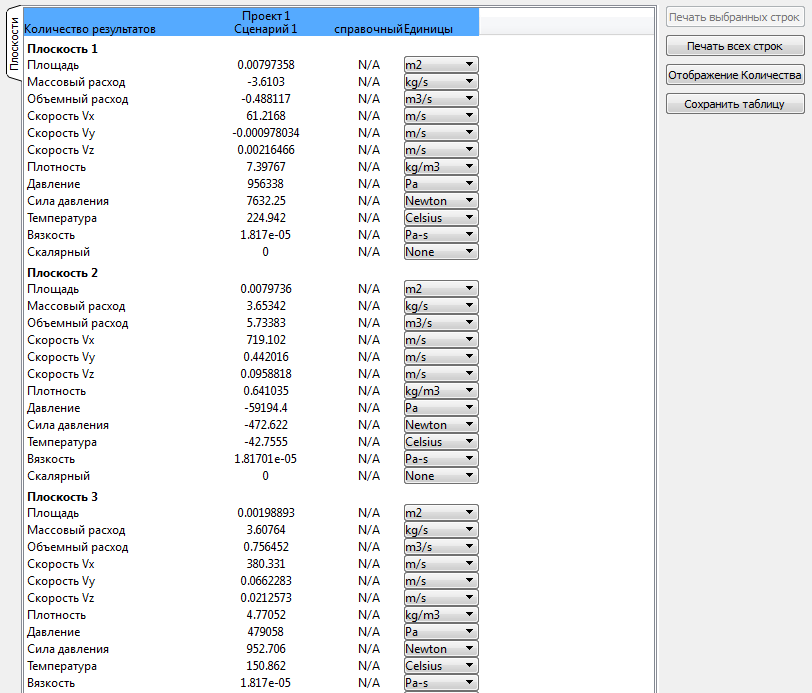

Чтобы начать сравнение результатов, откройте вкладку Центр решений.

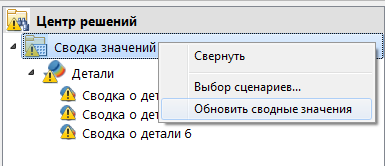

В Центре решений, щелкните правой кнопкой мыши на Сводные значенияи нажмите кнопку Обновить значения.
Поздравляем! Вы выполнили задание. Щелкните здесь для возврата к главной странице учебных пособий
