Учебное пособие: Внутренний сжимаемый поток в сопле

В этом уроке мы изучим сжимаемый поток в сужающимся-расширяющимся сопле. Это классический случай внутреннего сжимаемого потока, и, хотя, геометрия проста, методы, продемонстрированные методы применимы к приложениям промышленного уровня внутреннего сжимаемого потока.

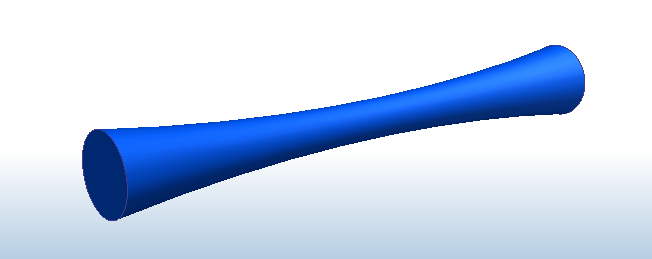

Сходящиеся-расходящиеся сопла имеют площадь выхода 0.008 м2, и площадь горловины значением 0.002 м2, что результате чего соотношение площади равно 4.

Температура на входе застоя 500K, прибыли и массовый расход, как известно, 3.61 кг/с. Мы будем использовать эту информацию, чтобы определить выходное число Маха и давление на входе и выходе. Выход из сопла не может быть продлен, поэтому мы не сможем визуализировать любое действие ударной нагрузки на выходе.

Ключевые темы

• Внутренний сжимаемый поток
• Сводные плоскости
• Критические значения

Цели

• Визуализируйте поток в сопле, и определите число Маха на выходе
• Определите перепад давления

Справка

1. White, F.M., Viscous Fluid Flow, McGraw-Hill, New York, 1974 (Поток вязкой жидкости)
