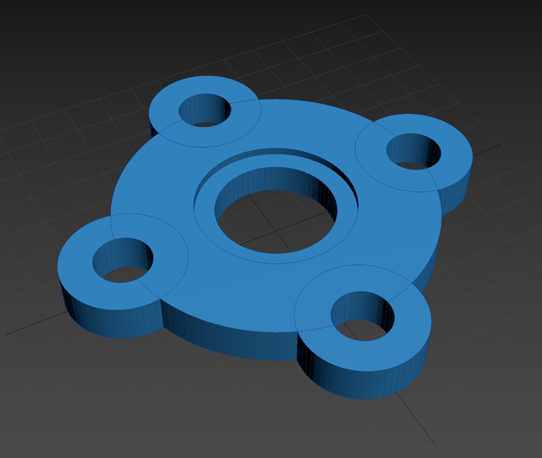

使用布尔修改器创建机械模型

以下工作流介绍了如何使用布尔修改器创建机械模型。它高亮显示布尔修改器参数，并说明如何将阵列修改器与布尔修改器结合使用来创建复杂图形。

创建模型主体

使用布尔修改器将以下步骤中创建的基本体结合在一起，以生成机械模型。

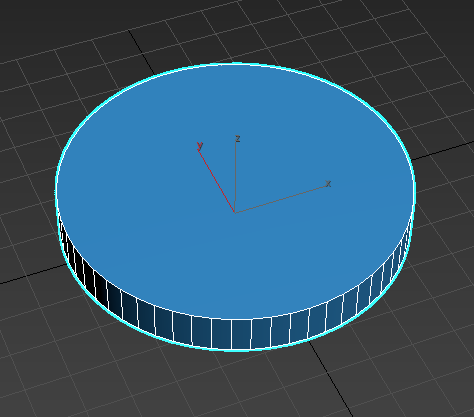

  1. 创建圆柱体 (Cylinder001)。
  2. 在“修改”面板中，设置以下参数：
    • 半径：40.0
    • 高度：10.0
    • 边数：60
  3. 选择“移动工具”。
  4. 选择变换输入（“编辑”>“变换输入”），然后将 “绝对: 世界”的 X、Y 和 Z 值设置为 0.0。
    这会将圆柱体定位在原点处。
  5. 创建另一个圆柱体 (Cylinder002)。
  6. 在“修改”面板中，设置以下参数：
    • 半径：20.0
    • 高度：10.0
    • 边数：60
  7. 选择“移动工具”。

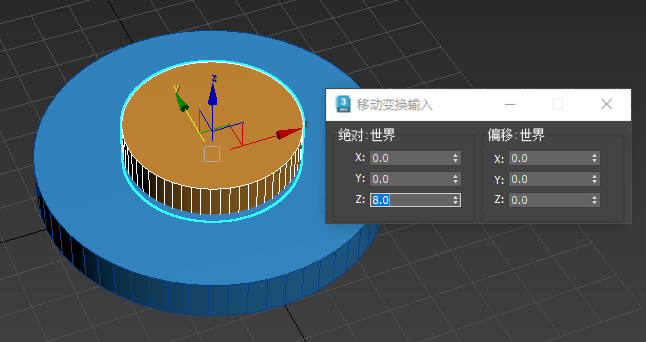

  8. 选择变换输入（“编辑”>“变换输入”），然后设置“绝对: 世界”的以下值：
    • X：0.0
    • Y：0.0
    • Z：8.0
    Cylinder002 现在以 Cylinder001 为中心，并与其部分相交。
  9. 创建另一个圆柱体 (Cylinder003)。
  10. 在“修改”面板中，设置以下参数：
    • 半径：10.0
    • 高度：40.0
    • 边数：60
  11. 选择“移动工具”。
  12. 选择变换输入（“编辑”>“变换输入”），然后设置“绝对: 世界”的以下值：
    • X：0.0
    • Y：0.0
    • Z：-15.0

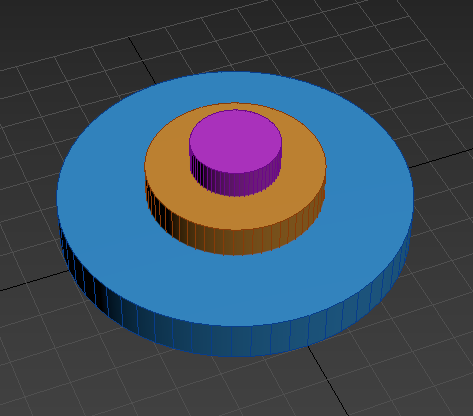

    Cylinder003 现在与其他两个圆柱体垂直相交。

在模型实体上创建法兰细节

  1. 创建圆柱体 (Cylinder004)。
  2. 在“修改”面板中，设置以下参数：
    • 半径：15.0
    • 高度：7.0
    • 边数：30
  3. 选择“移动工具”。

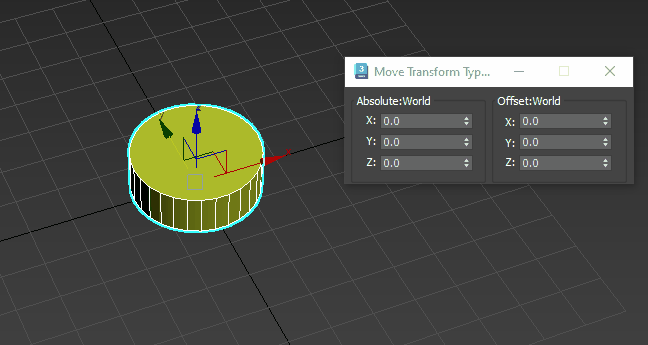

  4. 选择变换输入（“编辑”>“变换输入”），然后设置“绝对: 世界”的以下值：
    • X：0.0
    • Y：0.0
    • Z：0.0
    我们希望 Cylinder004 位于创建的第一个圆柱体 (Cylinder001) 的中心。

使用阵列修改器创建螺孔的形状

  1. 选择“Cylinder004”。
  2. 在“Modify”面板中，从“Modifier List”中选择“Array”。
  3. 在“Distribution”卷展栏中，设置以下内容：
    • 分布方法：Radial
    • Count：4
    • Radius：40.0

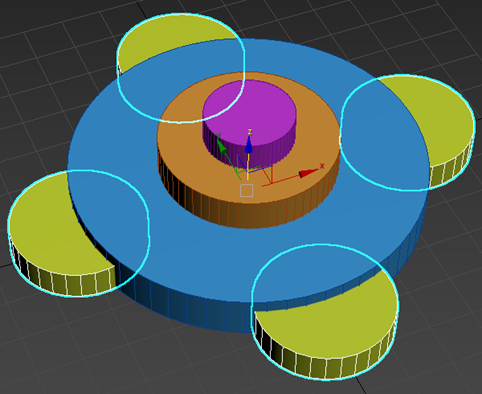

    现在，四个圆柱体与创建的第一个圆柱体 (Cylinder001) 部分相交。
  4. 右键单击已生成阵列的圆柱体，然后从四元菜单中选择“Clone”。
  5. 在显示的“Clone Options”对话框中，选择名称 (Cylinder005)，然后单击“OK”。

    将创建另外四个圆柱体。

  6. 在“修改器列表”中，选择圆柱体。
  7. 在“修改”面板中，设置以下参数：
    • 半径：7.0
    • 高度：20.0
  8. 选择“移动工具”。
  9. 选择变换输入（“编辑”>“变换输入”），然后设置“绝对: 世界”的以下值：
    • X：0.0
    • Y：0.0
    • Z：-5.0

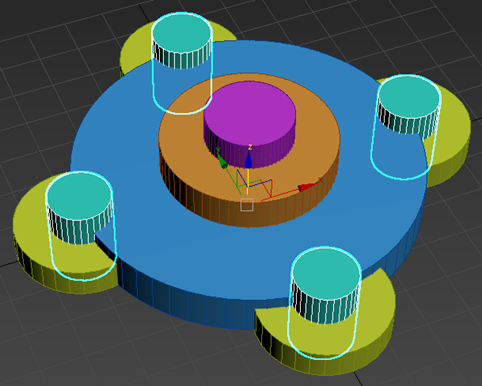

    这些圆柱体最终将用于在较大的（黄色）圆柱体中创建孔。

使用布尔修改器在实体中创建裁切

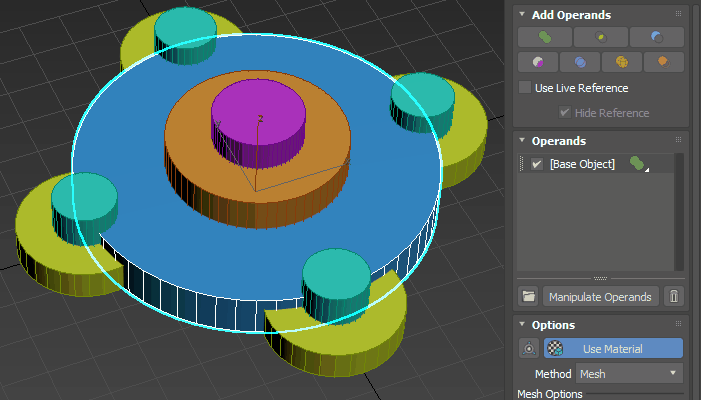

  1. 选择“Cylinder001”。
  2. 在“修改”面板中，从“修改器列表”中选择“布尔”。
  3. 在“添加运算对象”卷展栏中，单击“减去”图标 。
  4. 选择“Cylinder002”。

    此步骤将从 Cylinder001 中减去 Cylinder002，从而创建浅凹进。

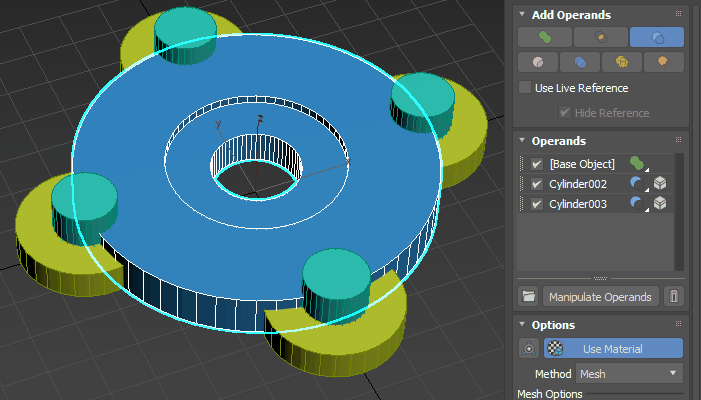

  5. 选择“Cylinder003”。
    此步骤将从 Cylinder001 中减去 Cylinder003，从而创建孔。

使用布尔修改器附加螺孔

  1. 确保 Cylinder001 仍处于选中状态。
  2. 在“添加运算对象”卷展栏中，单击“并集”图标 。
  3. 选择“Cylinder004”，这是我们使用阵列创建的四个圆柱体集。

    它们成为模型主体的一部分。

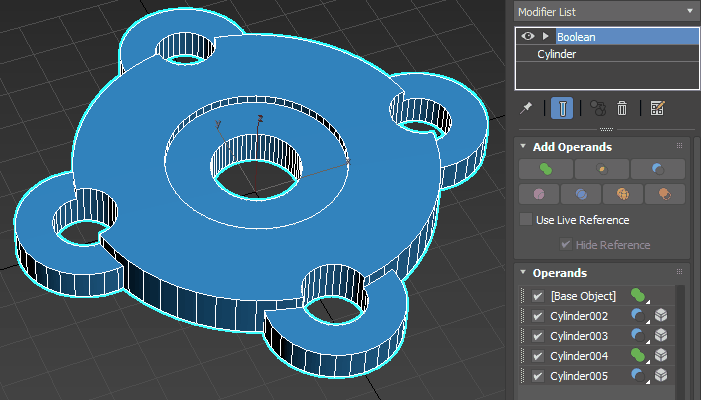

  4. 选择“Cylinder005”，即我们克隆的第二组四个圆柱体。

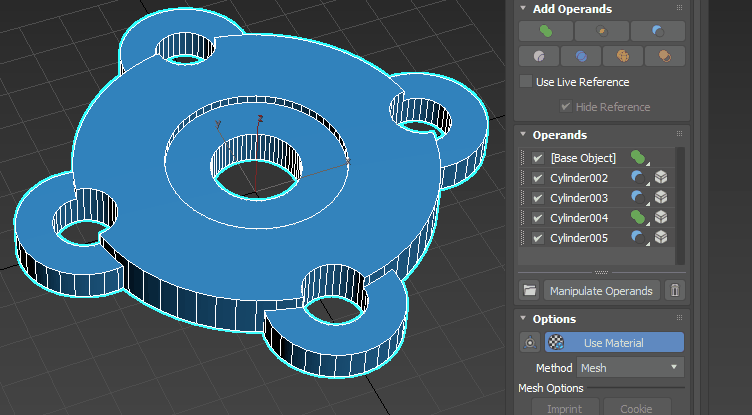

    现在，四个螺孔在中间具有裁切。

进行其他更改
