布尔修改器

“布尔”修改器引入了一个直观的、艺术导向的工作流，可促进程序建模和交互性，同时生成干净的几何输出。

• “修改”面板 > 进行选择 >“修改器列表”>“对象空间修改器”>“布尔”
• 默认菜单：进行选择 >“修改器”菜单 >“参数化变形器”>“布尔”

模型提供者：Fausto De Martini

布尔修改器通过执行布尔运算将多个对象合并到单个网格中。您可以使用此修改器完成使用传统建模方法难以完成的任务。

与 ProBoolean 和 Boolean 复合对象不同，布尔修改器位于修改器堆栈中，允许您按程序进行建模。这种灵活性使布尔修改器成为在 3ds Max 中执行布尔运算的推荐方法。

“添加运算对象”卷展栏允许您使用不同的运算来组合运算对象，以生成使用其他技术难以建模的图形：

• 并集：结合两个对象的体积。
• 相交：使两个原始对象共同的重叠体积相交。
• 减去：从基础（最初选定）对象移除相交的体积。
• 分割：沿运算对象的交点在基础对象上插入新边。
• 合并：使两个网格相交并组合，而不移除任何原始多边形。
• 附加：将多个对象合并为一个对象，而不影响其拓扑。
• 插入：从运算对象 A（当前结果）减去运算对象 B（新添加的运算对象）的边界图形，运算对象 B 的图形不受此运算的影响。

可以随时使用“运算对象”卷展栏编辑运算对象，从而实时预览场景中的更改。启用“操纵运算对象”，以直接在视口中快速选择运算对象，而不是使用卷展栏。

“选项”卷展栏提供与材质相关的控件，并允许您选择布尔方法。

“显示”卷展栏用于控制布尔结果和运算对象在视口中的显示方式。

“创建”卷展栏用于根据现有布尔结果创建新对象。

过程

以下工作流示例说明了如何使用布尔修改器。它们高亮显示了两种布尔方法，并使用来自不同布尔修改器卷展栏的参数：

• 使用布尔修改器创建机械模型（“网格”方法）
• 使用布尔修改器创建螺丝刀（“OpenVDB”方法）

常规提示

任务	描述
克隆一个运算对象	按住 Shift 键并在视口中拖动选定运算对象。
克隆多个运算对象	按住 Shift 键并选择多个运算对象，然后按住 Shift 键并在视口中拖动所选内容。
调整运算对象列表的大小	使用列表底部的控制柄调整其大小。

备注

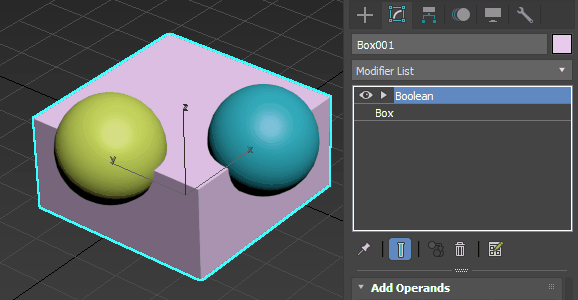

• 当使用布尔修改器时，布尔运算交集处的边接缝将沿堆栈向上传递，以便与其他修改器一起使用。在下面的示例中，从一个长方体中减去了两个球体。“编辑多边形”修改器将应用于该长方体。启用“边”子对象层级后，所有布尔边接缝都被选中。

• 布尔结果网格会与场景文件一起保存，这使得布尔场景的后续加载速度更快。

  注： 确保使用 3ds Max 2024.1 或更高版本保存布尔场景以利用此功能。
• 布尔修改器支持平滑组、指定法线和存在于输入布尔运算对象上的显式法线。当在布尔运算中使用这些类型的运算对象时，运算对象中包含的平滑和法线数据会被处理并包含在由修改器创建的布尔结果网格中。
  注： 当混合使用平滑组、指定法线和显式法线时，布尔运算中的所有数据都将转换为显式法线。
• 将创建循环依赖的运算对象添加到布尔修改器，可能会产生意外的结果。
• 必须先在修改器堆栈中收拢布尔修改器，然后才能将其拖放到堆栈中的新位置。
