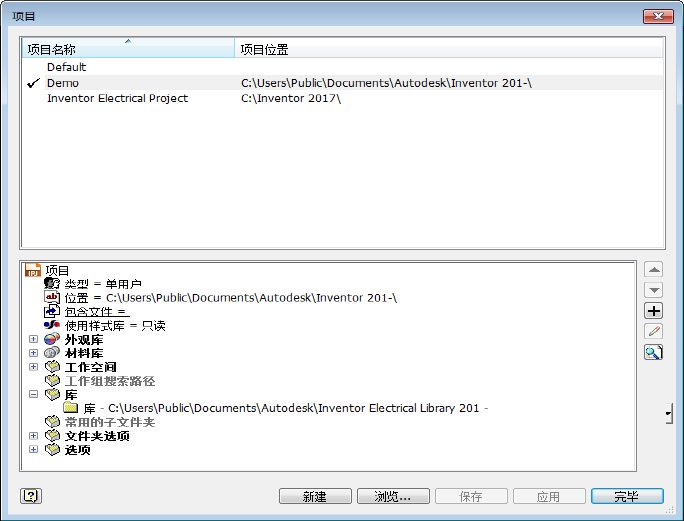

Electrical Catalog Browser for Inventor 支持您通过从数据库中选择目录值插入三维零件。该实用程序包含“目录浏览器”界面、指向 AutoCAD Electrical 数据库的链接和一组三维电气零件样例。样例零件的默认位置为 C:\Users\Public\Documents\Autodesk\Inventor Electrical Library [版本]。将此库路径包含在项目库中，或者使用随电气目录浏览器安装的 Inventor Electrical 项目。
从供应商那里下载零件或创建您自己的零件时，可以使用电气目录浏览器将这些零件关联到特定目录值。有两种方法可以将三维零件关联到特定目录值：
- 使用浏览器的编辑模式，并在 SYMBOL3D 列中输入三维零件名称。
- 选择目录值，然后浏览到要插入的零件。此工作流可以将零件关联到选定的目录以供将来插入。
电气目录浏览器是一个无模式选项板，这意味着在使用其他命令时，它可以保留在屏幕上。可以调整其大小以及将其固定。
输入搜索条件，并从目录值列表中选择与搜索条件匹配的值。系统仅在浏览器中显示的字段中执行搜索。搜索结果会显示在结果窗格中。
使用结果窗格中的列标题可以：
- 排序 — 单击列标题以进行排序
- 重排序 — 拖动列以更改显示顺序
- 调整大小 — 拖动列标题边框以调整大小
- 显示/隐藏 — 单击鼠标右键，然后选择要包含在显示中的列。系统将仅在可见列中的数据中执行搜索。
注： 在编辑模式下将显示所有列。
- 冻结 — 单击鼠标右键，然后冻结在选定列处。在进行滚动时，位于冻结列左侧的所有列将保持可见。
插入模式
搜索特定目录值并插入零件。目录记录中的“三维符号”字段定义了与此目录值关联的 Inventor 零件。使用编辑模式可以将符号添加到“三维符号”字段，并定义目录记录的默认零件。在双击目录记录时，默认零件将会插入。在目录记录上单击一次可从“三维符号”字段中定义的所有符号中选择。
在目录浏览器中选择目录记录并浏览到要插入的零件时，将会自动关联零件。该零件必须位于库定义中包含的文件夹内。下次当您选择该目录记录时，此零件将可用于插入。
您可以将常用的目录值添加到收藏夹列表中。可以为每个目录表类别创建收藏夹列表。
有关详细信息，请参见 Autodesk Inventor Electrical Catalog Browser - 内容数据库。
编辑模式
搜索目录值并编辑目录数据库。
在处于编辑模式下：
- 所有与目录记录关联的字段均会包含在显示中，包括来自目录数据库的 _PINLIST 和 _TERMPROPS 表中的字段。
- “装配列表”字段中的值定义的子部件记录也包含在显示中。
