可以添加、编辑和删除折弯。
折弯特征可连接不接触的钣金平板。在现有钣金特征上选择边时，可以使用由钣金样式定义的折弯半径和材料厚度将材料添加到模型。
平板按照默认（或选择的）折弯半径延伸。如果平板是平行的，但不共面，则可以添加双向折弯。根据平板间的距离不同，折弯将被修剪以使两个折弯保持相切，或者在两个折弯之间创建新平板。
钣金零件中的单个凸缘或异形板特征可以包含任意数量的折弯。
在创建钣金折弯时，可以从“折弯”对话框替代默认的钣金样式。这些设置包括展开模式如何展开以及平板之间的折弯释压设置。
注： 若要将钣金折弯转换为拐角接缝，请在浏览器中的折弯特征上单击鼠标右键，然后单击“改为拐角”。
为钣金平板添加折弯
- 在功能区上，单击“钣金”选项卡
“创建”面板
“折弯”
。
- 在每个钣金平板上选择模型边。
- （可选）在“形状”选项卡上，指定以下选项之一以延伸折弯：

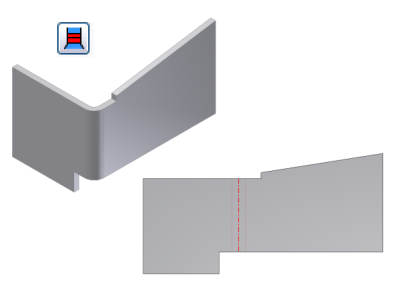

- “与侧面对齐的延伸折弯”。沿由折弯连接的侧边上的平板延伸材料，而不是垂直于折弯轴。在平板的侧边不垂直的时候有用。使用每个选项创建的相同折弯，如下列图像所示。第一个图像显示的是与侧面对齐的折弯延伸。比较折弯区域任一侧上的展开模式区域。
- “与侧面垂直的延伸折弯”。垂直于侧面延伸材料（默认），如下图所示。注意折弯区域任一侧上的展开模式区域，并与之前显示的展开模式区域上相同的区域进行比较。
- “与侧面对齐的延伸折弯”。沿由折弯连接的侧边上的平板延伸材料，而不是垂直于折弯轴。在平板的侧边不垂直的时候有用。使用每个选项创建的相同折弯，如下列图像所示。第一个图像显示的是与侧面对齐的折弯延伸。比较折弯区域任一侧上的展开模式区域。
- 接受在激活的钣金样式中指定的默认折弯半径，或者在下拉列表中单击“测量”、“显示尺寸”或“列出参数”以输入不同的值。
为钣金平板添加双向折弯
- 在功能区上，单击“钣金”选项卡
“创建”面板
“双向折弯”。
- 在每个钣金平板上选择模型边。
- 如果不使用零件的默认“折弯半径”，请输入一个值。
单击向下箭头选择“测量”、“显示尺寸”或“列出参数”以输入其他值。
- 如果平板平行但不共面，请选择下列双向折弯选项之一：
- 固定边
- 45 度
- 全半径
- 90 度
- 反转固定边
- 单击“应用”继续添加折弯，或者单击“确定”关闭对话框。
编辑钣金零件中的折弯
- 单击所选折弯的“折弯编辑”图示符。
- 在“折弯编辑”对话框的“类型”下拉列表中，单击“宽度范围”，然后根据需要按照选择的宽度类型修改宽度范围参数：
- “边”。重置以前使用“宽度”、“偏移”或“从/到”定义的整条边。
- “宽度”。单击“居中”或“偏移”，然后输入值。“居中”，这是在选定边上输入的默认宽度。“偏移”可相对于选定面（顶点、工作平面或工作点）偏移指定的宽度，以定义“偏移 1”和“偏移 2”。可以输入值，或者将偏移反转到选择项的对侧。
- “从/到”。选择起始面或结束面（顶点、工作平面或工作点）。
将钣金特征中的所有折弯重置为默认值
- 在浏览器中，在包含已修改折弯的特征下的折弯节点上单击鼠标右键，然后单击“重设所有折弯”。
