“孔”可在曲面模型中查找完全定义的孔，即定义有顶部和底部的单个曲面。此选项卡仅适用于钻孔策略。
显示的选项与“创建孔”对话框中的选项相同，并取决于选择的“创建自”选项：
- 选择在其中创建孔的孔特征设置。
创建孔时，您可以选择如何创建和创建哪些孔特征设置。
名称根 - 输入孔的名称。每个孔都有根名称，后跟一个编号。如果没有根名称，则孔仅有一个编号。
创建自 - 选择如何识别孔。
- 点 - 选择此项可通过参考线中的点创建孔。这些点定义了孔的中心。
- 圆 - 选择此项可通过模型中的圆创建孔。
- 模型 - 选择此项可通过模型中的孔创建孔。
- 对 - 选择此项可通过模型中的圆对创建孔。
- 曲线 - 选择此项可通过模型中任何可以水平投影到给定工作平面上的圆的曲线创建孔。
- 直线 - 选择此项可通过参考线中的直线创建孔。这些直线定义了孔的顶部、底部和轴。
- 下切 - 选择此项可通过激活刀具路径的下切移动创建孔。
- 法线 - 选择此项可通过激活刀具路径的接触点法线移动创建孔。
从模型创建
公差 - 输入用于创建孔的公差。
- 单击此按钮可显示“选项”对话框的孔创建 >“选项”页面。
创建复合孔 - 选择此项时，系统将创建一个包含多个部分的复合孔。取消选择此项时，系统将创建多个单孔（相互重叠）。
复合孔是一个包含多个部分的孔；在本例中，名为 1 的孔包含部分 1 和 2。
如果将其创建为单孔，则有两个名为 1 和 2 的孔。
有关详细信息，请参见复合孔。
仅使用激活工作平面 - 选择此项将仅创建 Z 轴与激活工作平面 Z 轴对齐的孔。
- 双向查找孔 - 如果选择“按轴组合孔”，系统会将两个方向上的孔放入单个多轴孔特征设置。如果取消选择“按轴组合孔”，系统会将孔分成两个孔特征设置（一个针对向上的孔，一个针对向下的孔）。
- 向上查找孔 - 将向上的孔放入单个孔特征设置。
- 向下查找孔 - 将向下的孔放入单个孔特征设置。

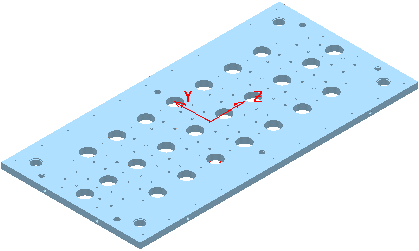

本例使用 RetainerPlate.dgk 模型。它具有激活工作平面，并已选择整个模型：

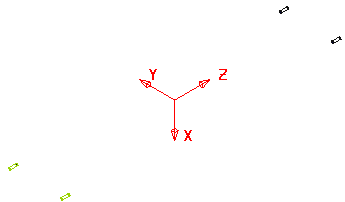

选择“仅使用激活工作平面”时：

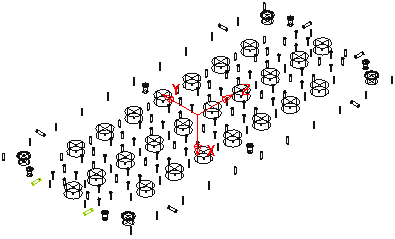

取消选择“仅使用激活工作平面”时：
按轴组合孔 - 选择此项时，系统按工作平面将孔分类到孔特征设置。在本例中，机床必须具备 3+2 轴钻孔能力。取消选择此项时，系统会将所有孔放入一个孔特征设置中。在本例中，机床必须具备多轴钻孔能力。
通过不完整圆柱创建孔 - 选择此项可允许 PowerMill 通过不完整圆柱创建孔。您可能还要在“最小跨角度”域中输入值，以增加或减少 PowerMill 转换为（完整）孔的不完整孔的数量。
- 最小跨角度 - 输入值以指定 PowerMill 将哪些不完整孔转换为孔。要转换不完整孔，它们的圆弧角度或中心角度必须大于或等于指定角度。圆弧角度小于指定值的不完整孔仍将为不完整孔。圆弧角度或中心角度是圆弧半径与圆心相交产生的角度。
忽略封顶圆柱 - 选择此项时，系统将创建至少有一个开放端的孔，并忽略具有两个闭合端的孔。
创建后编辑 - 选择此项时，单击“应用”会创建孔并显示编辑孔对话框。
从模型以外的对象创建
- 绝对 - 选择此项可将顶部定义为绝对 Z 高度。
- 自底部的高度 - 选择此项可将顶部定义为距孔底部的距离。
- 最大曲线 Z - 选择此项可将顶部定义为已选曲线的最大 Z 高度（位置
）。
- 最小曲线 Z - 选择此项可将顶部定义为已选曲线的最小 Z 高度（位置
）。
最大 Z
最小 Z
- 曲线中心 - 选择此项可将顶部定义为曲线顶部和底部的中间位置（ 和 中间）。
- 毛坯顶部 - 选择此项可将顶部定义为毛坯顶部的高度。
- 直线开始 - 选择此项可将顶部定义为直线的始端。
注： 仅在您为“自...创建”选择“直线”时，此选项才可用。
- 输入孔特征顶部的高度。仅当您为“自...创建”选择“点”、“圆”、“曲线”或“直线”时，此选项才可用。
- 绝对 - 选择此项可将底部定义为绝对 Z 高度。
- 自顶部的深度 - 选择此项可将底部定义为距孔顶部的距离。
- 最大曲线 Z - 选择此项可将底部定义为已选曲线的最大 Z 高度（位置 ）。
- 最小曲线 Z - 选择此项可将底部定义为已选曲线的最小 Z 高度（位置 ）。
最大 Z
最小 Z
- 曲线中心 - 选择此项可将底部定义为曲线顶部和底部的中间位置（ 和 中间）。
- 毛坯底部 - 选择此项可将底部定义为毛坯底部的高度。
- 直线结束 - 选择此项可将底部定义为直线的末端。仅在您为“自...创建”选择“直线”时，此选项才可用。
- - 输入孔底部的高度。仅当您为“自...创建”选择“点”、“圆”、“曲线”、“直线”或“法线”时，此选项才可用。
顶部直径 - 输入孔的顶部直径。除非孔具有“拔模角”，否则“顶部直径”与“底部直径”相同。仅当您为“自...创建”选择“直线”或“法线”时，此选项才可用。
拔模角 - 输入孔的拔模角。值 0 表示无拔模角的直孔。“拔模角”为 0：
“拔模角”为 10：
按轴组合孔 - 选择此项时，系统会按工作平面将孔分类到孔特征设置。在本例中，机床必须具备 3+2 轴钻孔能力。取消选择此项时，系统会将所有孔放入一个孔特征设置中。在本例中，机床必须具备多轴钻孔能力。
创建后编辑 - 选择此项时，单击“应用”可创建孔，然后显示编辑孔对话框。
