刀具路径变换可让您移动、旋转或镜像刀具路径。您可以轻松创建复杂的矩形和圆形刀具路径阵列。PowerMill 会显示变换预览，让您在变换刀具路径之前快速进行目视检查。
单击“刀具路径编辑”选项卡 >“编辑”面板 >“变换”，或从单独的刀具路径关联菜单中选择“编辑”>“变换”，以显示“刀具路径变换”选项卡。
注： 此选项卡类似于“边界变换”选项卡、“参考线变换”选项卡和“工作平面变换”选项卡。
“刀具路径变换”选项卡包含以下各项：
“变换”(Transform)面板
- 移动 - 按指定坐标变换刀具路径。
- 旋转 - 按已选角度绕指定轴旋转刀具路径。
- 镜像 - 沿激活工作平面的主平面之一或沿任意镜像线镜像刀具路径。如果无工作平面处于激活状态，则沿世界坐标系的相关平面进行镜像。

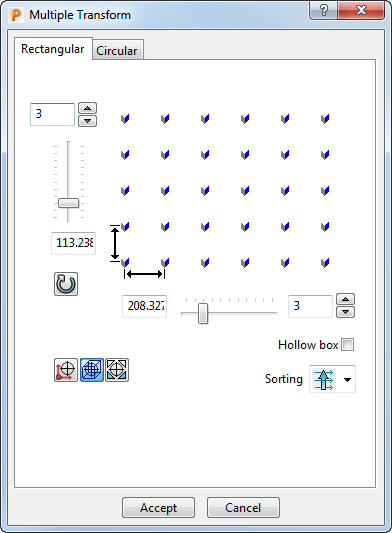

- 多重变换 - 单击此按钮可执行多次移动或旋转。
变换方向由在“信息”工具栏中设置的主工作平面
、
或
确定。
有两个选项卡：

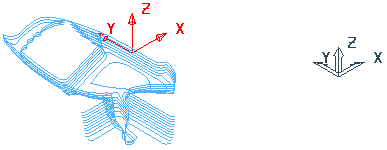

- 变换到工作平面 - 移动刀具路径，使其相对于激活工作平面的定位与相对于世界坐标系时一样。
将下图：
转换为下图：
其中
是世界坐标系，
是工作平面轴。
- 变换到世界坐标系 - 移动刀具路径，使其相对于世界坐标系的定位与相对于激活工作平面时一样。
将下图：
转换为下图：
其中
是世界坐标系， 是工作平面轴。
选项，但可以提供结果的直观预览，并能大幅提高灵活性和改善控制。
选项，但可以提供结果的直观预览，并能大幅提高灵活性和改善控制。
“刀具路径变换选项”面板
- 附加刀具路径 - 将所有变换的刀具路径附加到一条刀具路径。
例如，在名为 CZ 的等高刀具路径上创建多重变换。

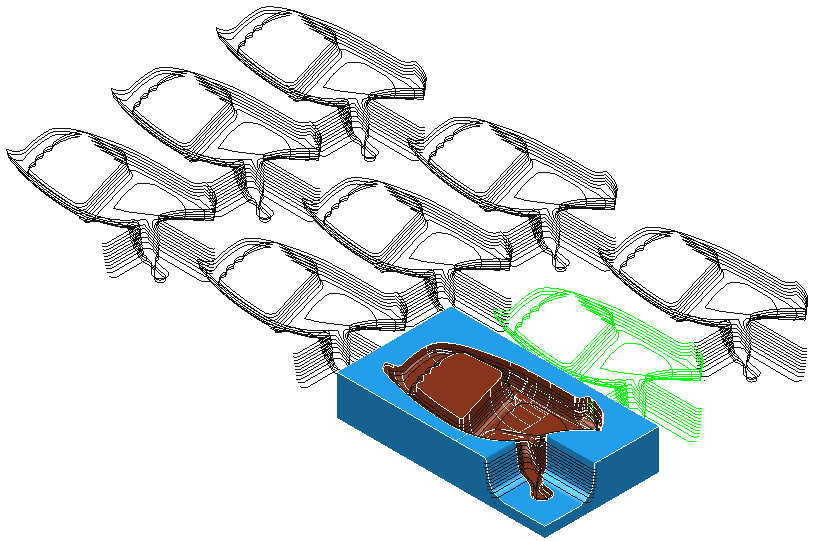

选择“刀具路径变换”选项卡 >“刀具路径变换选项”面板 >“附加刀具路径”以新建 1 条刀具路径：

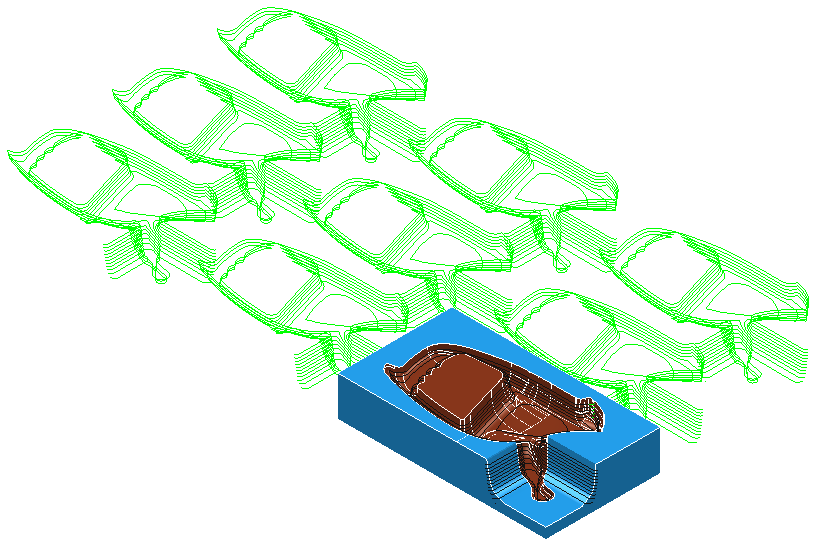

取消选择“刀具路径变换”选项卡 >“刀具路径变换选项”面板 >“附加刀具路径”以新建 8 条刀具路径：
- 刀具路径组顺序 - 在资源管理器中保持初始刀具路径顺序。此为默认选项。
注： 此选项仅在取消选择“附加刀具路径”时才可用。
- 换刀顺序 - 在资源管理器中根据刀具对刀具路径排序。这将最大程度减少换刀。
注： 此选项仅在取消选择“附加刀具路径”时才可用。
如果选择“刀具路径组顺序”和“换刀顺序”，则刀具路径在刀具路径组中将按刀具使用情况排序。
“历史”面板
- 撤销 - 选择此选项可恢复为最后一次更改之前的状况。
- 重做 - 选择此选项可恢复您刚刚撤销的编辑。
“完成”面板
- 接受 - 接受并保留所有刀具路径变换。
- 取消 - 删除所有刀具路径变换。
