单叶片精加工

使用“单叶片精加工”策略可创建刀具路径，以加工单叶片剖面。

要显示“单叶片精加工”策略页面，请从“策略选择器”对话框的“叶盘”页面中选择“单叶片精加工”。该页面包含下列选项：

“曲线定义”指定对要加工的区域进行约束的曲线，并将加工属性添加到这些曲线。参考线必须包含两个或两个以上曲线段。

创建参考线 - 单击可创建新的空参考线。然后，您可以使用“采集曲线” 按钮采集线框曲线，并将其添加到空参考线。

已选参考线 - 从列表中选择参考线。如果未显示参考线或已选择 ，则不会选择参考线。列表中包含所有可用的参考线。

曲线编辑器 - 单击此按钮可显示已选参考线的“曲线编辑器”。如未选择参考线，PowerMill 将会新建参考线。使用“曲线编辑器”创建用于定义单叶片精加工刀具路径的平面截面。

选择拾取的参考线 - 单击此项可通过在图形窗口中拾取来选择参考线（而不是在“选择参考线”列表中按名称进行选择）。

单击 会显示“拾取条目”选项卡。在图形窗口中选择一条参考线，以关闭“拾取条目”选项卡并在“已选参考线”域中显示该参考线。

采集曲线 - 单击此项可将已选曲线复制到参考线中。如果要采集线框曲线，请使用此选项。

可以利用这种方式快速有效地从曲面模型中提取曲线几何形体并将其复制到激活的参考线/边界。您可以插入：

1. 单独的曲面边界曲线。
2. 围绕一系列曲面的边界曲线。
3. 模型线框几何形体。
4. 现有参考线或边界段。
5. 单击 以显示“采集曲线”选项卡。有关详细信息，请参见采集曲线示例。

选择曲线 - 显示单叶片曲线选项卡。该选项卡可让您更改或设置曲线定义。

状态 - 显示您选择的参考线的相关信息：

• 无参考线 - 未选择参考线。
• 未定义 - 参考线包含 3 个以上的段。
• 有效 - 参考线包含 2 条闭合曲线（和可选的 1 条开放曲线）。
• 无效 - 参考线未包含任何段或未包含 2 个闭合段。

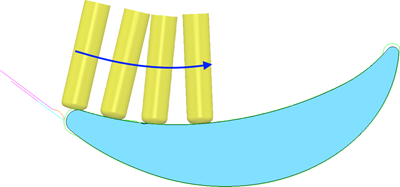

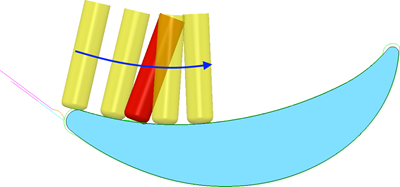

最小轴向移动 - 选择此项可在模型的弯曲部分上不太精确地遵循曲面法线。这将使机床运动更加平稳快速。切削刀具围绕叶片的弯曲部分（例如前后边缘）转动。对于循环时间比表面光洁度更重要的粗加工或半精加工刀具路径，选择此选项。

螺旋 - 选择此项可使刀具路径绕剖面盘旋。螺旋刀具路径通常比非螺旋刀具路径效率更高，因为前者不包含切入或切出移动。螺旋刀具路径还可以在切入和切出毛坯时避免对切削刀具造成冲击负载。这将产生一致的表面光洁度，并能改善刀具的切削寿命。

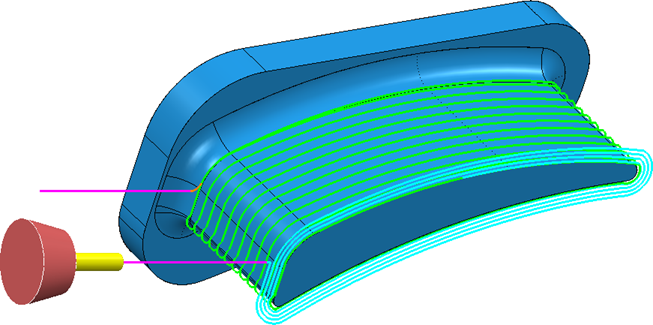

选择“螺旋”时的刀具路径：

取消选择“螺旋”时的刀具路径：

切削方向 - 选择铣削样式：

• 顺铣 - 选择此选项可尽可能仅使用顺铣创建刀具路径。从刀具移动的方向查看时，刀具位于加工边缘的左侧。
• 逆铣 - 选择此选项可尽可能仅使用逆铣或仰铣创建刀具路径。从刀具移动的方向查看时，刀具位于加工边缘的右侧。

公差 - 其选项用于指定刀具路径遵循模型轮廓的精度。

• 曲面连接公差 - 输入公差值以确定刀具路径是否可以跨过曲面之间的间隙。例如，要跨越间隙创建连续刀具路径，请输入较大的曲面连接公差。要在曲面之间分割刀具路径段，请输入较小的曲面连接公差。
• 模型缺陷删除公差 - 使用此选项可光顺刀具路径，并忽略 CAD 模型中的小缺陷。输入刀具路径忽略的最大缺陷余量。“模型缺陷删除公差”可提高加工质量，因为刀具不会在小于指定尺寸的缺陷上停留。

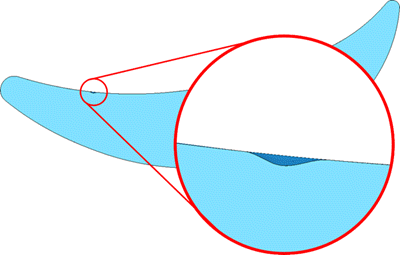

  例如，此剖面含有 0.25 mm 深的缺陷：

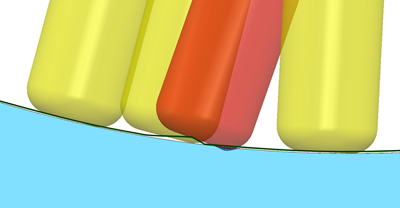

  如果“模型缺陷公差”设为 0.01 mm（默认），PowerMill 将会生成刀尖切入缺陷的刀具路径。刀轴会摆动，从而导致不可接受的机床运动：

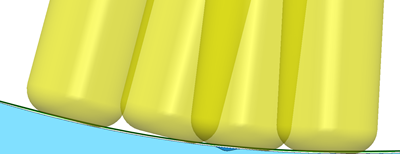

  如果输入的“模型缺陷公差”大于缺陷尺寸（例如输入 0.5 mm），PowerMill 将会忽略缺陷并产生光顺的刀具路径：



公差 - 输入值以确定刀具路径贴合模型轮廓的精确程度。

余量 - 输入零件留下的材料量。

部件余量 - 单击可显示部件余量对话框，从中可以指定不同曲面的余量。

行距 - 输入相邻加工路径之间的距离。

注： 您可以在“单叶片精加工”策略的进刀页面上编辑斜向选项。
