从 P&ID 线列表放置设备和管嘴的步骤

可以从 P&ID 线列表中选择起点或终点设备和管嘴。然后，这些选定元件可以作为映射的 Plant 3D 对应对象放置在模型中。

起点 (自) 和终点 (至) 设备及管嘴列在每个线组下。

1. 打开 Plant 3D 模型。
2. 在功能区上，单击“常用”选项卡 “零件插入”面板 “P&ID 线列表”。

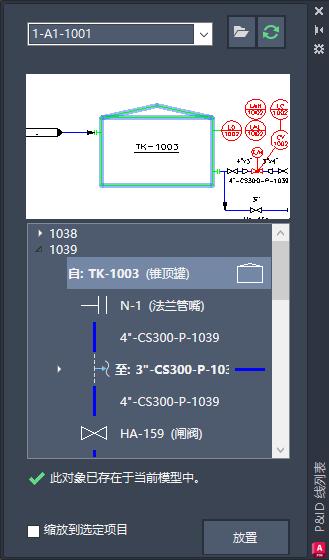

3. 在“P&ID 线列表”窗口中，执行以下操作：
   • 在下拉列表中，单击要查看其线和元件的 P&ID 图形。
   • 在树状图中，展开“管线组”。单击某个设备。
   • 单击“放置”。
   注： 如果 Plant 3D 设备模板中存在特定的管嘴标记，则管嘴的所有特性值都将复制到相应的 Plant 3D 管嘴。
4. 放置 P&ID 设备后，请执行以下操作：
   • 在树状图中，单击某个管嘴。
   • 单击“放置”。
