練習 3：加入隱藏邊界線

在本練習中，您將在地形上建立隱藏邊界線，用於遮罩不需要的三角法。

可以從任何多邊形或聚合線建立邊界線，但是在本練習中將使用既有特徵線。

本練習上接〈練習 2：刪除不規則三角網線〉。

加入隱藏邊界線

1. 開啟 Surface-4C.dwg，其位於自學課程圖面資料夾。
   註:

   此圖面類似於 Surface-3.dwg，但其中增加了顯示特徵線的 C-TOPO-BRKL 圖層。

2. 在「工具區」的「探勘器」頁籤上的「地形」集合下，展開「XGND」地形。
3. 在「XGND」地形下，展開「定義」集合。在「邊界線」上按一下右鍵。按一下「加入」。
4. 在「加入邊界線」對話方塊中，指定以下各參數：
   • 名稱：XGND- 水池隱藏
   • 類型： 隱藏
   • 非破壞性特徵線：已選取
   • 中距距離：1.0000
5. 按一下「確定」。
6. 在圖面中，選取與水池周長相符的聚合線物件。

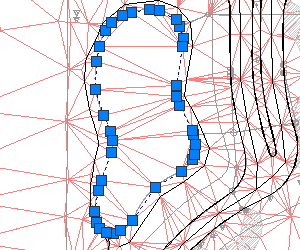

   與水池周長相符的聚合線


7. 按 Enter。

   隱藏邊界線將加入至地形定義。將修改顯示在圖面中的地形以便將水池顯示為地形中的「孔」。

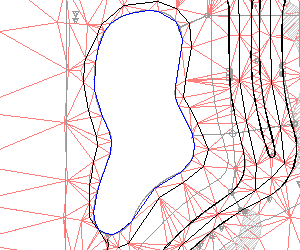

   曲面顯示具有隱藏邊界線的方式



若要繼續學習本自學課程，請移至〈練習 4：平滑化地形〉。
