放置整個主體區域配筋

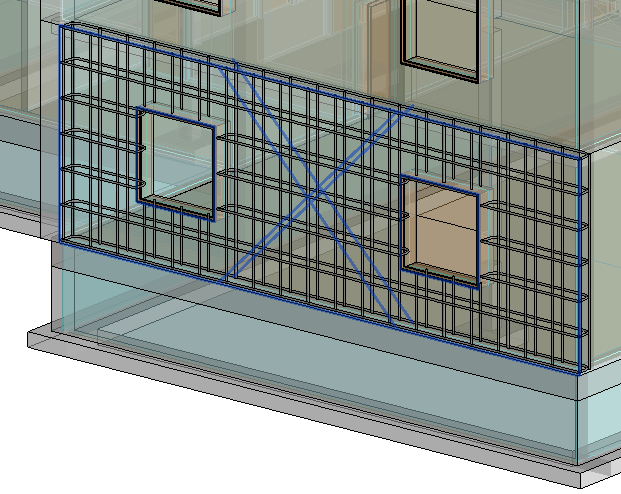

在 3D 視圖中，您可以放置跨越主體元素完整範圍的鋼筋。

註: 此方法不允許個別控制鋼筋彎鉤。

1. 開啟樓板、牆或基板的 3D 視圖。
2. 按一下「結構」頁籤「鋼筋」面板 (區域)。
   註: 對於是有效鋼筋主體的元素，此工具也會出現在選取項目的「關聯式頁籤」上。
3. 選取主體 (例如樓板、牆或基板) 以接收鋼筋。
4. 按一下「修改 | 建立鋼筋邊界」頁籤「繪製」面板 (「主筋方向」)。
   註: 繪製鋼筋網範圍時，也會使用主筋方向。

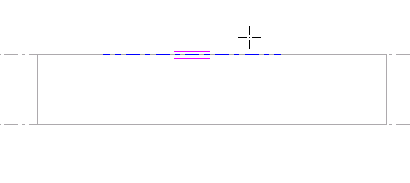

5. 使用草圖庫中的工具，沿著主體元素的一個邊緣繪製一條線，以建立鋼筋的方向。

6. 按一下「修改 | 建立鋼筋邊界」頁籤「模式」面板 (完成編輯模式)。

   註: 當您放置區域配筋，鋼筋元素不可見。如果您要顯示它們，可以在「區域配筋性質」選項板的「圖形」區段指定鋼筋元素的可見性。只有當區域配筋中裝載鋼筋時，才可使用可見性設定。
