繪製多層面鋼筋草圖

使用常用的草圖工具來定義兩個平面上彎曲的鋼筋造型。

影片：處理多層面鋼筋的細節

開始繪製多層面鋼筋的方式與開始繪製平面鋼筋的方式相同。

1. 按一下「結構」頁籤「鋼筋」面板 (「鋼筋」)。
2. 按一下「修改 | 放置鋼筋」頁籤「放置方位」(或「放置透視」) 面板 (「繪製鋼筋」)。
3. 出現提示時，選取要裝載鋼筋的元素。
4. 使用繪製工具繪製鋼筋形狀。

5. 按一下「修改 | 建立鋼筋草圖」頁籤「鋼筋」面板 (「多層面」)。造型將出現複本，並透過鋼筋的連接區段貼附至原造型。這在 3D 視圖中看得最清楚。

   三個勾選方塊可以進一步編輯多層面鋼筋形狀。將游標放置在每個方塊上以查看它們是什麼工具。

6. 三個勾選方塊可以進一步編輯多層面鋼筋形狀區段。將游標移動至每個方塊，以檢視其表示的段工具。選取以啟用，如下所示。

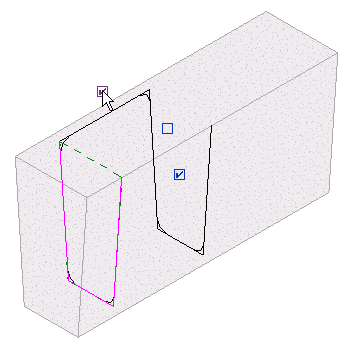

   • 停用/啟用第一個接點區段。切換連接區段位置。啟用時，會使用第一個區段。停用時，會使用第二個區段。

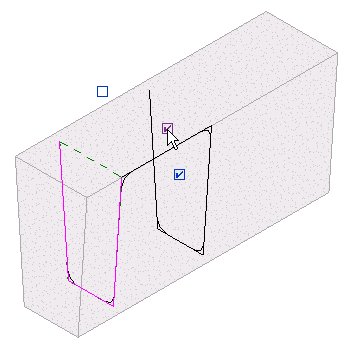

   • 停用/啟用第二個接點區段。切換連接區段位置。啟用時，會使用第二個區段。停用時，會使用第一個區段。

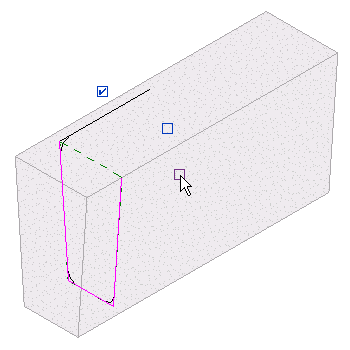

   • 停用複製的造型區段。移除複製的造型，並保留連接區段在原處。

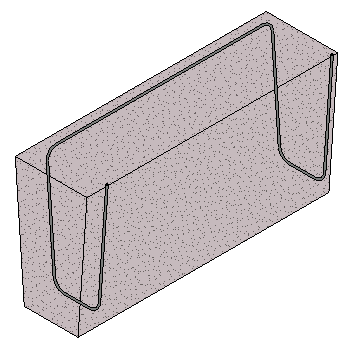

對來源造型草圖所做的變更將鏡射到複製的複本，而且您可以加入彎鉤。繪製完成後，按一下「修改 | 建立鋼筋草圖」頁籤「模式」面板 (「完成編輯模式」)，以接受草圖並放置新造型。

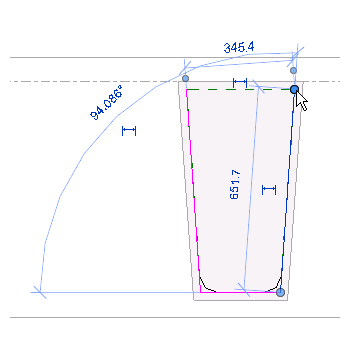

使用鋼筋形狀控點，對鋼筋位置和造型進行細微調整。您可能需要調整鋼筋可見性設定才能正確檢視鋼筋。
