「建築的實體到分析 2025.2」可自動處理大多數結構元素的分析模型。
某些元素，即使建立為 Revit 結構物件 (例如女兒牆、隔板牆等)，也不需要在分析模型中表示。
當自動工具分析選取的所有結構元素時，隔離您要為其建立分析表現法的結構元素非常重要。
可自動建立分析模型的實體元素
- 結構柱：垂直柱和斜柱。
- 結構構架：直樑和弧形彎曲樑。
- 樓板
- 基板
- 牆：直線牆。
註: 無法自動建立雲形樑和彎曲牆。這些元素只能手動建立，最好在自動化程序產生其他結構元素的分析表現法之後再建立。
實體元素及其關聯的分析表現法
自動化程序會以分析構件 (針對線性元素) 或分析板 (針對平面元素) 形式，為每個結構實體元素建立一個關聯的分析表現法。

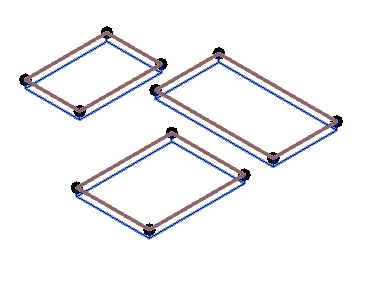

註: 如果樓板有多個封閉的輪廓線，自動化程序會為每個封閉輪廓線建立一個關聯的分析模型。
建立出的分析元素的預設位置為：
- 在線性元素的幾何軸。
- 在結構牆的中間。
- 在樓板/基板的頂部。
分析構件從其實體對應項繼承的性質包括：
- 材料
- 結構角色
- 斷面：以「族群」和「類型」的形式。
- 斷面旋轉。
分析板從其實體對應項繼承的性質包括：
- 材料
- 結構角色
- 結構層厚度
簡化分析表現法
建立分析表現法時，「建築的實體到分析 2025.2」會評估某些實體模型特性：

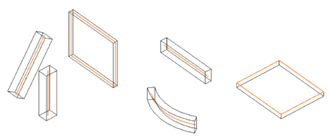

- 會忽略實體元素中結構接合所產生的切除：

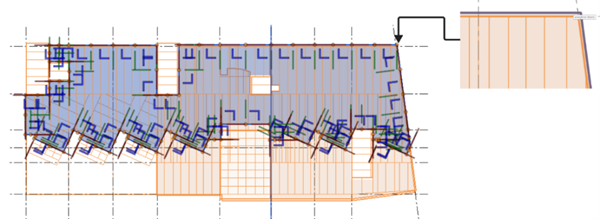

- 會根據對應實體元素的精確輪廓建立實體樓板和基板的分析板。
