Geometrii řezu je možné vytvořit podle stojiny protínajících se nosníků se souvisejícími přípoji mezi prvky.
Vytvoření parametrického zkrácení podle stojiny ocelového prvku
- Klikněte na kartu Ocel
panel Parametrické řezy rozevírací nabídka Pokos
(Zkrácení podle stojiny).

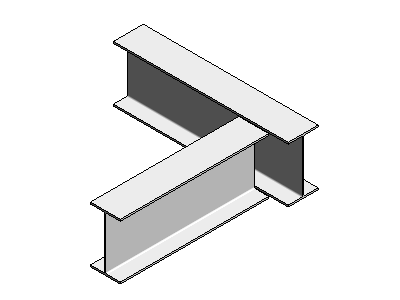

- Vyberte ocelové prvky, které chcete oříznout.
- Stiskněte klávesu <Enter>.

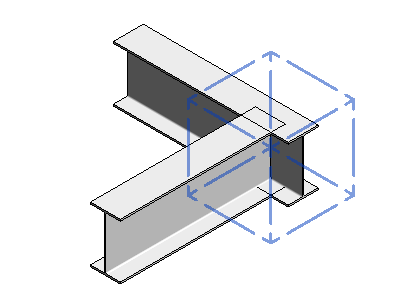

Řez se vytvoří podle stojiny protínajícího prvku. Dílčí přípoj se zobrazí jako čárkované pole. Kliknutím na symbol kosočtverce pod popiskem s číslem je možné změnit řez nástrojem Oříznutí podle stojiny.
- Výběrem pole přípoje získáte přístup k instanci a vlastnostem typu dílčího přípoje.
Řezy provedené nástrojem Zkrácení podle stojiny jsou viditelné pouze v případě, že je možnost Úroveň detailů pohledu nastavena na hodnotu Jemná.
