Tvorba obrysového řezu na konci ocelového prvku podle tvaru protínajícího prvku.
Vytvoření parametrického oříznutí podle protínajícího prvku
- Klikněte na kartu Ocel
panel Parametrické řezy
(Oříznutí).

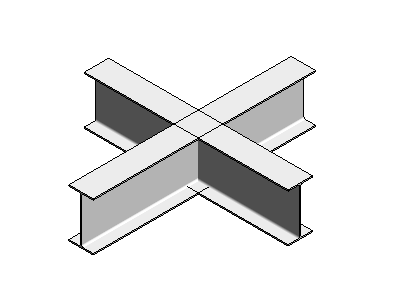

- Vyberte protínající ocelové prvky.
- Stiskněte klávesu <Enter>.

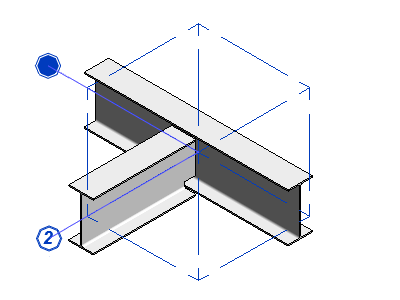

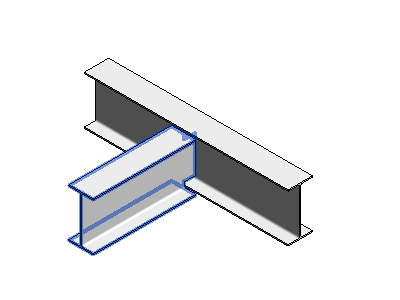

Oříznutí se vytvoří v průsečíku. Dílčí přípoj mezi prvky se zobrazí jako čárkované pole. Kliknutím na symbol kosočtverce pod popiskem s číslem je možné změnit řez nástrojem Oříznutí.
- Výběrem pole přípoje získáte přístup k instanci a vlastnostem typu dílčího přípoje.
Obrysy oříznutí jsou viditelné pouze v případě, že je možnost Úroveň detailů pohledu nastavena na hodnotu Jemná.
