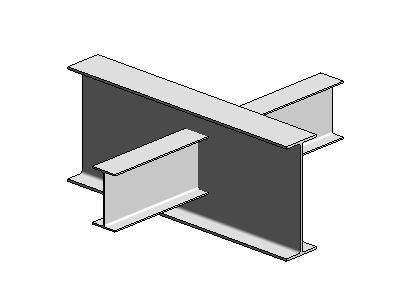

Tvorba obrysové díry, která umožňuje konstrukčnímu prvku projít skrz protínající prvek se svarem mezi dvěma prvky.
Vytvoření parametrického řezu skrz ocelový prvek
- Klikněte na kartu Ocel
panel Parametrické řezy
(Řezat skrz).

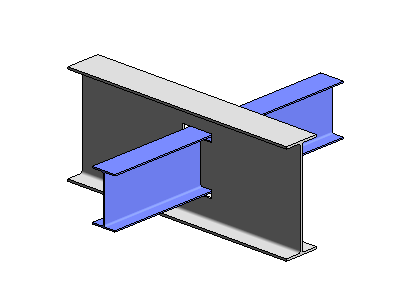

- Vyberte protínající ocelové prvky.
- Stiskněte klávesu <Enter>.

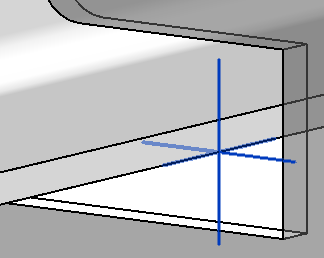

Řez skrz se vytvoří v průsečíku ocelových prvků. Svar mezi prvky se zobrazí jako značka křížku.
- Výběrem značky křížku svaru zobrazte vlastnosti jeho instance na paletě Vlastnosti.

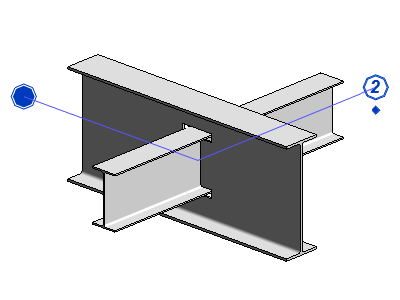

Kliknutím na symbol kosočtverce pod popiskem s číslem je možné změnit prvek řezaný nástrojem Řezat skrz.
Obrysy nástroje Řezat skrz jsou viditelné pouze v případě, že je možnost Úroveň detailů pohledu nastavena na hodnotu Jemná.
