Výpaly ocelových prvků rámové konstrukce k ocelové výrobě

Tvorba parametrického výpalu na protínajících se konstrukčních nosnících se souvisejícím přípojem mezi nosníky.

Vytvoření parametrického výpalu

1. Klikněte na kartu Ocel panel Parametrické řezy (Výpal).
2. Vyberte protínající prvky k výpalu.

3. Stiskněte klávesu <Enter>.

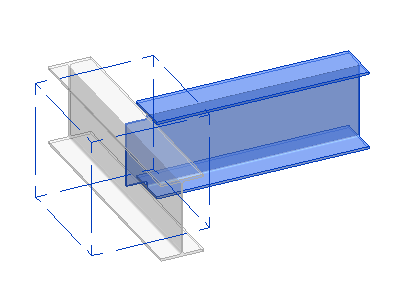

   Vytvoří se výpal a dílčí přípoj mezi prvky rámové konstrukce se zobrazí jako čárkované pole.



   Kliknutím na symbol kosočtverce pod popiskem s číslem je možné změnit prvek oříznutý pomocí výpalu.

4. Výběrem pole dílčího přípoje zobrazte jeho vlastnosti na paletě Vlastnosti.

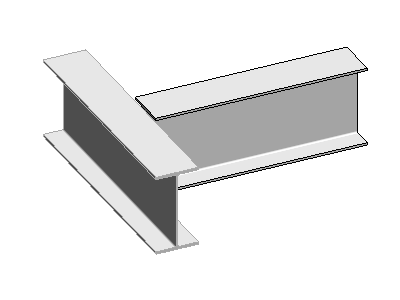

Řezy provedené pomocí výpalu výroby ocelových konstrukcí jsou viditelné pouze v případě, že je možnost Úroveň detailů pohledu nastavena na hodnotu Jemná.
