Možnost Fyzické na analytické pro budovy 2025.2 automatizuje analytický model pro většinu konstrukčních prvků.
Některé prvky, i když jsou vytvořeny jako konstrukční objekty aplikace Revit, nemusí být nutně v analytickém modelu zastoupeny (například parapety, dělicí stěny atd.).
Protože nástroj pro automatizaci analyzuje všechny konstrukční prvky ve výběru, je velmi důležité izolovat ty, pro které chcete vytvořit analytickou reprezentaci.

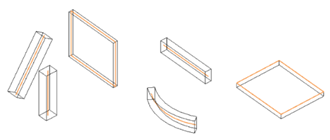

Fyzické prvky, u kterých lze automatizovat proces vytváření analytického modelu
- Konstrukční sloupy: vertikální a nakloněné sloupy.
- Rámové konstrukce: přímé nosníky a zakřivené nosníky.
- Podlahy
- Základové desky
- Stěny: přímé stěny.
Fyzické prvky a jejich přidružené analytické reprezentace

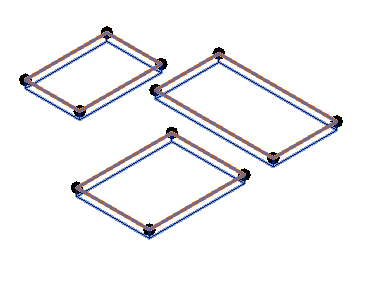

Automatizace vytvoří jednu přidruženou analytickou reprezentaci pro každý konstrukční fyzický prvek ve formě analytických prutů pro lineární prvky nebo analytických desek pro rovinné prvky.
- Podle geometrické osy lineárních prvků.
- Uprostřed konstrukční stěny.
- V horní části podlahy / základové desky.
Analytický model bude zarovnán a upraven později na základě specifických pravidel zarovnání a připojení.
- Materiál
- Konstrukční role
- Průřez: ve formě rodiny a typu
- Rotace v příčném řezu
- Materiál
- Konstrukční role
- Tloušťka konstrukční vrstvy
Zjednodušení analytické reprezentace
- Výřezy vytvořené konstrukčním spojem ve fyzických prvcích jsou ignorovány:

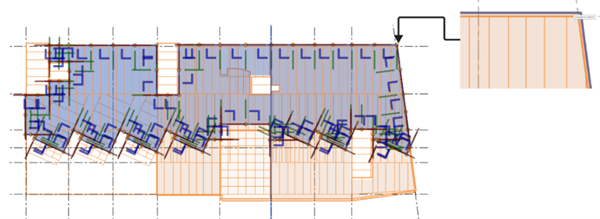

- Analytické desky pro fyzické podlahy a základové desky jsou vytvořeny na základě přesného obrysu odpovídajícího fyzického prvku.
