Datenkanalmodifikator

Der Datenkanalmodifikator ist ein vielseitiges Hilfsmittel zur Automatisierung komplexer Modellierungsvorgänge. Indem Sie Netzdaten durch eine Reihe von Steuerelementen "pumpen", können Sie eine große Vielfalt von Effekten erzielen, die dynamisch aktualisiert werden, während Sie Änderungen vornehmen.

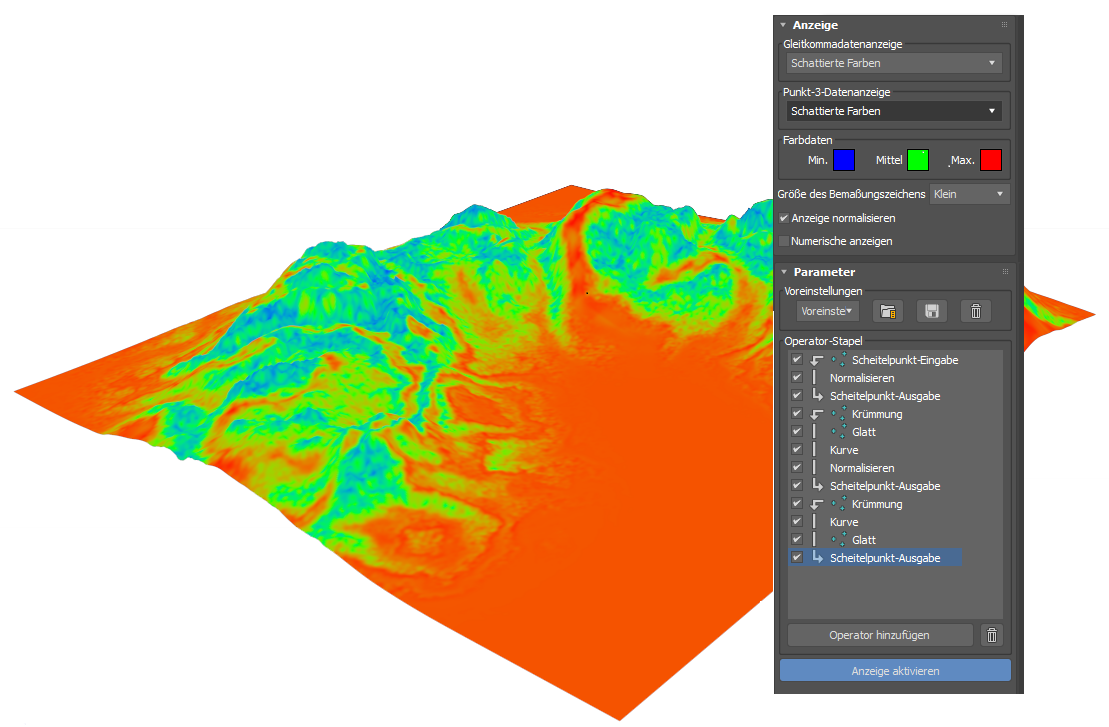

Ein Beispiel für die Verwendung des Datenkanalmodifikators zur Isolierung bestimmter topographischer Merkmale mithilfe von Krümmungsdaten. Dieser Verarbeitungsstapel könnte beispielsweise dazu verwendet werden, Bereiche für überzeugende Schneeanhäufungen auszublenden, die automatisch nach jeder weiteren Modellierung aktualisiert würden.

Informationen zum Datenkanalmodifikator

3D-Objekte bestehen aus verschiedenen Unterkategorien von Daten, die Attribute definieren wie z. B. Geometrie, Scheitelpunktfarbeinstellungen, Weltkoordinaten, Auswahlen und Textur-Mapping-Informationen. Die Daten für jede Unterkategorie werden in einem separaten Kanal gespeichert. Mithilfe des Datenkanalmodifikators können Sie verschiedene Verfahren auf verschiedene Datenkanäle anwenden, die durch einen Stapel fließen. Alle Transformationen werden dann automatisch aktualisiert, sobald das Objekt seinen Zustand ändert.

Der Datenkanalmodifikator kann nützlich sein, um komplexe Vorgänge zu automatisieren wie z. B. Verschmelzung von Materialien basierend auf verschiedenen Zuständen, Erstellen von Verformungen auf Basis einer Ausgabe oder dynamisches Kopieren von Daten zwischen Kanälen zwecks Speicherung. Daten können direkt im Ansichtsfenster als Farbverläufe visualisiert werden.

Datenkanäle werden unter Verwendung von Komponenten bearbeitet, die als Operatoren bezeichnet werden. Hinzugefügte Operatoren werden in einem Stapel in der Gruppe Datenkanalmodifikator angeordnet. Der Datenkanal wird prozedural verarbeitet, während er die Liste der Operatoren von oben nach unten durchläuft. Operatoren können innerhalb des Stapels durch Ziehen und Ablegen verschoben werden, um die Reihenfolge der Anwendung von Prozessen zu ändern.

Anmerkung: Kann nicht als 3ds Max 2017-Version oder frühere Versionen gespeichert werden. Wenn Sie eine Szene als Datei der Version 3ds Max 2017 (oder früher) speichern, sehen Sie beim Öffnen der Datei in dieser Version ein Platzhalterobjekt anstelle des Modifikators. Wenn Sie die Datei in einer kompatiblen Version öffnen, ist die Operatorenliste leer.

Operatortypen

Es gibt drei Arten von Operatoren zum Erstellen einer Stapels: Eingabe , Verarbeitung und Ausgabe .

Ein Stapel muss Folgendes einschließen:

• Einen Eingabeoperator zum Definieren des Datenkanals, der bearbeitet werden soll
• Einen Ausgabeoperator zur Verarbeitung der Ergebnisse

Darüber hinaus kann ein Stapel auch Folgendes einschließen:

• Einen oder mehrere Verarbeitungsoperatoren zum Bearbeiten des Datenkanals zwischen einem Eingabe- und einem Ausgabeoperator
• Zusätzliche Eingabe- und Ausgabeoperatoren

Die meisten Operatoren zielen auf einen bestimmten geometrischen Kanal und transformieren entweder Kantendaten oder Flächendaten oder Scheitelpunktdaten . Die Ausnahmen sind Verarbeitungsoperatoren, von denen einige austauschbar mit jeder Art von Daten verwendet werden können. Operatoren, die verschiedene Arten von Daten transformieren, können nicht in denselben Stapel eingeschlossen werden, es sei denn, der Operator In Unterobjekttyp konvertieren wird verwendet. Wenn ein Operator nicht ordnungsgemäß hinzugefügt wird (z. B. ein Operator, der Scheitelpunkte verarbeitet, wird hinter einen Kanteneingabe-Operator platziert), wird ein Fehlersymbol angezeigt und der Name des Operators im Stapel in Rot angezeigt.

Eingabeoperatoren

• Farbelemente
• Komponentenraum
• Krümmung
• Delta Mush
• Verzerren
• Kanteneingabe
• Flächeneingabe
• Maxscript
• Knoteneinfluss
• Spannungsverformen
• Elemente transformieren
• Vektor
• Geschwindigkeit
• Scheitelpunkteingabe
• XYZ-Raum

Verarbeitungsoperatoren

• Klammern
• In Unterobjekttyp konvertieren
• Kurve
• Verfall
• GeoQuantize
• Invertieren
• Normalisieren
• Point 3 zu Gleitkomma
• Skalierung
• Glatt

Ausgabeoperatoren

• Kantenausgabe
• Flächenausgabe
• Scheitelpunktausgabe

Speichern von Datenkanalmodifikator-Daten aus der Max-Version 2018 im Format der Version 2017

Beachten Sie, dass beim Speichern von mit der Version 2018 erstellten Dateien im Format der Version 2017 der Datenkanalmodifikator vorgabemäßig als fehlend gespeichert wird. Falls 2017 Update 1 installiert ist, können Sie unter Beibehaltung der Operatoren und deren Parameter im Format der Version 2017 speichern. Zu diesem Zweck fügen Sie die folgende Zeichenfolge in der Datei 3dsmax.ini hinzu:

[Plugins]
DataChannelSaveAs2017 = 1

Die Einstellung 1 ermöglicht das Speichern der Datenkanalmodifikator-Daten, mit der Einstellung 0 wird dies unterbunden.

Die Datei 3dsmax.ini finden Sie in dem folgenden Ordner: C:\Benutzer\<Benutzername>\AppData\Local\Autodesk\3dsMax\2018 - 64bit\DEU
