Hier erfahren Sie, wie Sie in Advance Steel Schrauben anpassen, indem Sie mithilfe der Management Tools-Anwendung Standardparameter für bestimmte Schraubensätze festlegen, die Sie dann im 3D-Modell verwenden.
Sie fügen in Advance Steel keine einzelnen Schrauben, sondern Schraubensätze ein, die zusätzlich zu den eigentlichen Schrauben auch die Muttern und Unterlegscheiben (die Schraubengarnitur - z. B. Na2W) und die im Element durch die Schrauben entstandenen Löcher umfassen.
Beachten Sie außerdem, dass Advance Steel mit gültigen Kombinationen arbeitet. Dies bedeutet, dass das Dialogfeld Schrauben für jeden spezifischen Schraubentyp (z. B. EN 14399-3) nur eine Anzahl an Werten zur Auswahl enthält, um die Parameter für Festigkeit und Durchmesser festzulegen, die für den jeweiligen Schraubentyp gültig sind.
Vorbereitende Schritte zur Anpassung von Schrauben/Ankern/Kopfbolzen
Schritte vor der Anpassung:
- Sichern Sie Ihre Datenbank. Die Schrauben-, Anker- und Kopfbolzenkonfigurationen sind in der Datenbank AstorBase.mdb im Ordner C:\ProgramData\Autodesk\Advance Steel 2017\USA\Steel\Data gespeichert. (Anmerkung: Der Speicherort der Datenbank ist von der Sprache abhängig). Erstellen Sie zum Sichern der Datenbanken einen Backup-Ordner, und kopieren Sie die Datenbankdateien hinein.
- Vergewissern Sie sich, dass die aktuellen Autoreinstellungen Ihren Anforderungen entsprechen. In der Management Tools-Anwendung

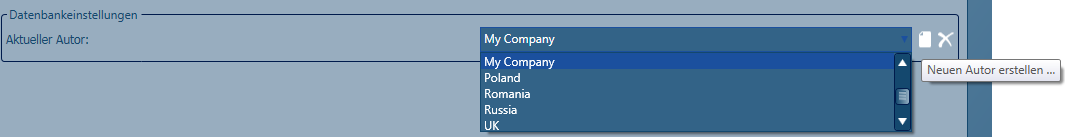

Kategorie Optionen Datenbankeinstellungen Aktueller Autor können Sie überprüfen, wer der aktuelle Autor ist, oder einen neuen hinzufügen:

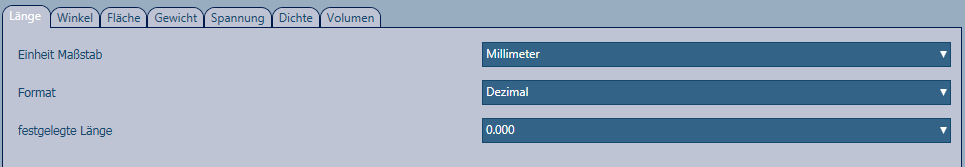

Anmerkung: Alle neuen Datenbanksätze werden unter diesem Autor gespeichert. Die korrekten Einstellung dieser Option ist außerdem bei der Migration auf neuere Softwareversionen von Bedeutung. - Überprüfen Sie die Einheiten unter Management Tools Kategorie Auswahl der Einheiten. Diese Kategorie umfasst die Einheiten, die Sie bei der Anpassung der Schrauben/Anker oder Kopfbolzen in den Management Tools verwendet haben:
Zugriff auf die Anpassungseinstellungen für Schrauben
So greifen Sie auf die Anpassungseinstellungen für Schrauben in Advance Steel zu:
- Gehen Sie zur Registerkarte Start Gruppe Einstellungen oder zur Registerkarte Extras Gruppe Werkzeuge, und klicken Sie auf
(Management Tools).

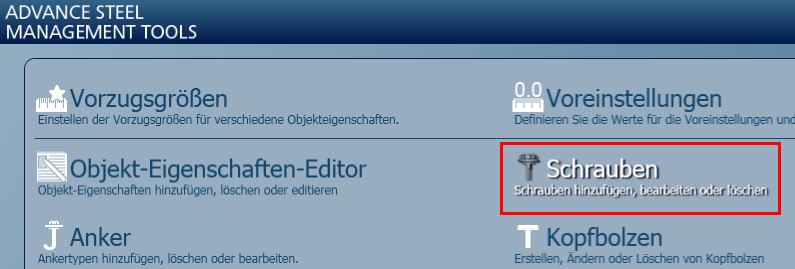

- Greifen Sie in der Anwendung Management Tools auf die Kategorie Schrauben zu:
- Wenn Sie auf die Kategorie zugreifen, werden die drei Komponenten der Schraubengarnitur auf der linken Seite angezeigt. Diese sind Schrauben, Muttern und Unterlegscheiben.
- Klicken Sie auf den Pfeil neben Schrauben, um die Liste mit allen Schraubentypen anzuzeigen.
