Berichte werden anhand einer Formatdatei (.set) vorab formatiert. Eine Formatdatei hängt vom Berichtstyp (z. B. Stücklisten- oder Betriebsmittelbericht) ab. Eine Formatdatei definiert Folgendes:
- Felder, die aus den verfügbaren Feldern ausgewählt und in den Bericht aufgenommen werden
- Reihenfolge und Ausrichtung der Felder
- Spaltenbeschriftungen
- Dateiausgabeoptionen
- Tabellenausgabeoptionen
- Nachverarbeitungsoptionen für Benutzer
Formatdateien können mit zwei Methoden erstellt werden.
- Eine Formatdatei wird erstellt, wenn Sie einen Bericht auszuführen, Berichtsformat ändern auswählen und alle Änderungen im Berichtsformat speichern.
- Erstellen oder bearbeiten Sie eine Formatdatei mit dem Befehl Berichtsformat einrichten.

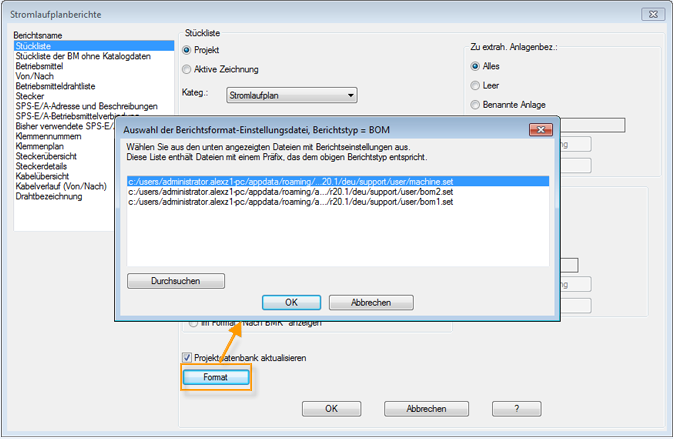

Wenn Sie einen Bericht ausführen, können Sie eine Formatdatei angeben, die verwendet werden soll.
Wenn Sie keine Formatdatei angeben, wird die Vorgabeformatdatei des Berichts verwendet. Wenn keine Vorgabeformatdatei vorhanden ist, wird für den Bericht ein Format verwendet, das im Programm definiert ist. Verwenden Sie diese Tabellen, um die Vorgabeformatdatei für einen Bericht festzulegen.
| Stromlaufplanbericht | Vorgabeformatdatei |
|---|---|
|
Stückliste - Normales tabellarisches Format |
Stückliste |
|
Stückliste - Norm. tabl. Form. (grupp. n. Anl./Ort) |
BOM_LOC |
|
Stückliste - Im Einkaufslistenformat anzeigen |
PUR_BOM |
|
Stückliste - Im Format "Nach BMK" anzeigen |
TAG_BOM |
|
Stückliste der BM ohne Katalogdaten |
NOCAT |
|
Betriebsmittel |
COMP |
|
Drahtverlauf |
WIREFRM2 |
|
Betriebsmitteldrahtliste |
WIRECON |
|
Stecker |
PJCON |
|
SPS-E/A-Adresse und Beschreibungen |
SPS-Ordner |
|
SPS-E/A-Betriebsmittelverbindung |
PLCCON |
|
Bisher verwendete SPS-E/A-Module |
PLCUSED |
|
Klemmennummern |
TERM |
|
Klemmenplan |
TERMPLAN |
|
Steckerübersicht |
QPINRPT |
|
Steckerdetails |
PINRPT |
|
Kabelübersicht |
KBL |
|
Kabelverlauf |
CABLECON |
|
Drahtbezeichnung |
WIRELABEL |
| Schaltschrankbericht | Vorgabeformatdatei |
|---|---|
|
Stückliste - Normales tabellarisches Format |
BOMPNL |
|
Stückliste - Norm. tabl. Form. (grupp. n. Anl./Ort) |
PBOM_LOC |
|
Stückliste - Im Einkaufslistenformat anzeigen |
PUR_PBOM |
|
Stückliste - Im Format "Nach BMK" anzeigen |
TAG_PBOM |
|
Betriebsmittel |
PNLCOMP |
|
Leistungsschild |
PNL_NP |
|
Drahtverbindung |
PNLWCON |
|
Fehler im Schaltschrank-Betriebsmittel |
PNLXCPT |
|
Anschlussfehler |
PNLTXCPT |
|
Fehler bei Drahtbeschriftung |
PNLWANNO |
Berichtstabellen
Wenn Sie einen Bericht ausführen und diesen als Tabelle einfügen möchten, sucht das Programm nach einer vorhandenen Tabelle für den Bericht. Wenn eine vorhandene Tabelle gefunden wird, aktualisiert das Programm die Tabelle anstatt eine neue Tabelle einzufügen. Wenn eine vorhandene Tabelle alle folgenden Bedingungen erfüllt, wird sie als passende Tabelle für den aktuellen Bericht aufgefasst.
- Die Tabelle ist für den gleichen Bericht vorgesehen, z. B. für Stromlaufplan-Stückliste, Sammelstücklisten-Format.
- Die Tabelle ist für den gleichen Bereich vorgesehen, z. B. für die aktive Zeichnung oder das aktive Projekt.
- Die Tabelle verwendet die gleiche Formatdatei. Wenn die Tabelle eingefügt wurde, ohne dass Sie eine Formatdatei angegeben haben, passt sie dennoch zum Bericht, wenn Sie für den ausgeführten Bericht keine Formatdatei verwenden.
Da die Formatdatei dazu verwendet wird, um zu ermitteln, ob die vorhandene Tabelle passt, müssen Sie für einen bestimmten Bericht u. U. mehrere Formatdateien formatieren erstellen. Auf diese Weise können Sie in einen Bericht mehrfach Tabellen einfügen und dazu jedes Mal eine andere Formatdatei verwenden.
Benutzeroptionen
Wenn Sie eine benutzerdefinierte LISP-Funktion für die Nachverarbeitung erstellen, können Sie diese Benutzeroptionen in der SET-Formatdatei speichern. Wenn eine Formatdatei Benutzeroptionen enthält, werden diese vor der Anzeige des Berichts im Dialogfeld Berichts-Generator ausgeführt. Die Benutzeroptionen werden auch dann ausgeführt, wenn Sie die Formatdatei für Automatische Berichte verwenden.
Formatdateien für Automatische Berichte
Das Werkzeug Automatische Berichte ermöglicht das Erstellen mehrerer Berichte gleichzeitig. Das Dialogfeld Berichts-Generator wird nicht für jeden Bericht angezeigt, und nach dem Starten sind keine Benutzereingaben erforderlich. Formatdateien sind erforderlich, um Automatische Berichte auszuführen. Die Formatdateien müssen die Dateiausgabe, Tabellenausgabe oder beides definieren, da die Berichte nicht auf dem Bildschirm angezeigt werden. Verwenden Sie Einrichtung der Formatdatei, um die Datei- und Tabellenausgabe in einer Formatdatei zu definieren. Finden
Wenn die Formatdatei die Tabellenausgabe enthält, definieren Sie den Einfügepunkt. Andernfalls wird die Tabelle beim Ausführen von Automatische Berichte an den Koordinaten 0,0 eingefügt.
Unterbrechungen in einer Berichtstabelle können definiert werden, indem Sie die Option Spezielle Unterbrechungen verwenden oder eine bestimmte Anzahl von Zeilen pro Tabellenabschnitt festlegen. Wenn die Tabelle Unterbrechungen und mehrere Tabellenabschnitte pro Zeichnung enthält, definieren Sie den Abstand zwischen den Tabellenabschnitten in der Formatdatei.

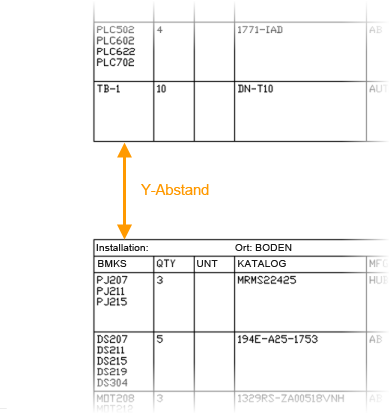

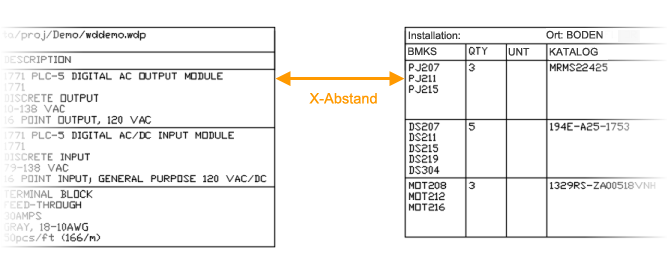

Die Abstandswerte auf der X- und Y-Achse definieren den Abstand zwischen dem Ende eines Tabellenabschnitts und dem Anfang des nächsten Tabellenabschnitts. Diese Vorgehensweise wird angewendet, wenn sich mehrere Tabellenabschnitte für einen Bericht in derselben Zeichnung befinden. Ein leerer Wert wird als Null interpretiert.
