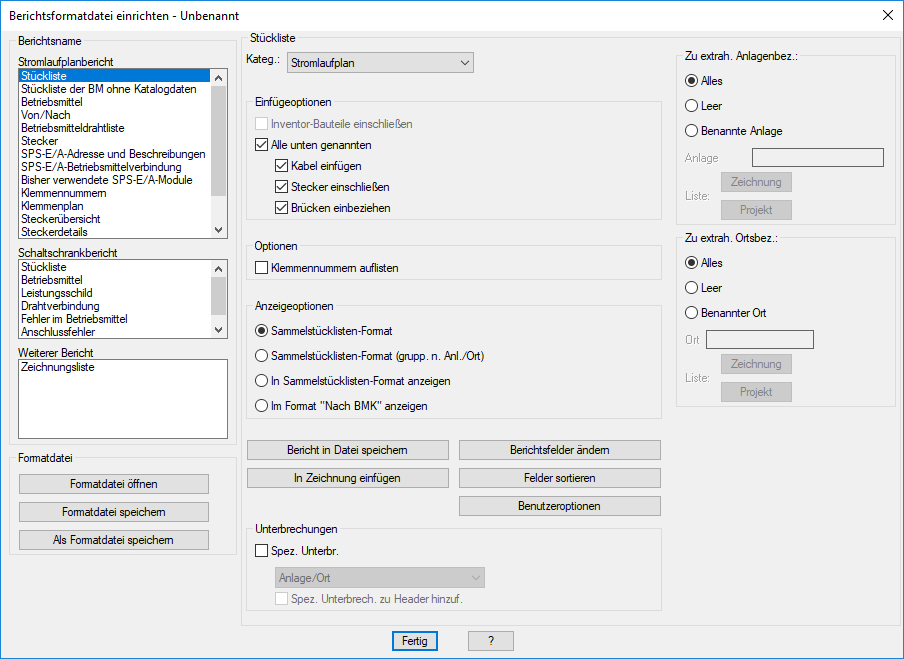

Berichtsformatdatei einrichten (Dialogfeld)

Erstellt oder bearbeitet eine Formatdatei (.set) für einen Bericht. Eine Formatdatei definiert die Felder, die in den Bericht aufgenommen werden sollen, die Reihenfolge der Felder, die Tabellenoptionen und vieles mehr.

Finden

Befehlseingabe: AEFORMATFILE

Liste der Optionen

Die folgenden Optionen werden angezeigt:

Anmerkung: Die Optionen variieren je nach dem ausgewählten Berichtsnamen.

Berichtsname

Gibt an, welcher Bericht ausgeführt werden soll.

Formatdatei

Formatdatei öffnen

Navigiert zu einer Formatdatei, die geöffnet und bearbeitet werden soll.

Formatdatei speichern

Speichert eine Formatdatei, die beim Ausführen eines einzelnen Berichts oder einer Berichtsgruppe mit Automatische Berichte verwendet werden soll.

Als Formatdatei speichern

Speichert eine Formatdatei mit einem anderen Namen.

Der vorgegebene Speicherort für Formatdateien lautet \Benutzer\{Benutzername}\AppData\Roaming\Autodesk\AutoCAD Electrical {Version}\{Versionsnummer}\{Länderbezeichnung}\Support\User\.

Kategorie

Vorgabemäßig extrahiert der Bericht Stromlaufplan-Betriebsmittel. Wählen Sie eine andere Kategorie, um den Bericht für einpolige, einpolige Busverzweigungs-, Hydraulik-, Pneumatik-, P&ID-, oder benutzerdefinierte Betriebsmittel auszuführen. Diese Betriebsmittel sind jeweils durch einen eindeutigen WDTYP-Attributwert gekennzeichnet.

Zu extrahierende Anlagenbezeichnungen

Filtert die extrahierten Informationen für den Bericht basierend auf Anlagenwerten.

Alle

Extrahiert alle Betriebsmittel unabhängig vom Anlagenwert.

Leer

Extrahiert nur die Betriebsmittel, die keinen Anlagenwert haben.

Benannte Anlage

Extrahiert nur die Betriebsmittel mit einem Anlagenwert, der dem in das Feld eingegebenen Wert entspricht. Platzhalterzeichen werden unterstützt.

• Zeichnung. Wählen Sie einen oder mehrere Anlagenwerte in einer Liste von Werten aus, die in der aktiven Zeichnung verwendet werden.
  Anmerkung: Wenn die Stücklistenoption Inventor-Bauteile einschließen aktiviert ist, wird die Zeichnung deaktiviert.
• Projekt. Wählen Sie einen oder mehrere Anlagenwerte in einer Liste von Werten aus, die im Projekt verwendet werden.

Zu extrahierende Ortsbezeichnungen

Filtert die extrahierten Informationen für den Bericht basierend auf Ortswerten.

Alle

Extrahiert alle Betriebsmittel unabhängig vom Ortswert.

Leer

Extrahiert nur die Betriebsmittel, die keinen Ortswert haben.

Benannter Ort

Extrahiert nur die Betriebsmittel mit einem Ortswert, der dem in das Feld eingegebenen Wert entspricht. Platzhalterzeichen werden unterstützt.

• Zeichnung. Wählen Sie einen oder mehrere Ortswerte in einer Liste von Werten aus, die in der aktiven Zeichnung verwendet werden.
  Anmerkung: Wenn die Stücklistenoption Inventor-Bauteile einschließen aktiviert ist, wird die Zeichnung deaktiviert.
• Projekt. Wählen Sie einen oder mehrere Ortswerte in einer Liste von Werten aus, die im Projekt verwendet werden.

Bericht in Datei speichern

Öffnet ein Dialogfeld, in dem Sie die Einstellungen festlegen können, die verwendet werden, wenn Sie einen Bericht in einer Datei speichern. Folgende Einstellungen sind verfügbar:

• Dateitypen
• Option zum Festlegen, ob Titelzeilen, Zeit, Datum, Spaltenbeschriftungen usw. berücksichtigt werden sollen
• Option zum Festlegen, ob bei einem Bericht mit mehreren Abschnitten nur die berücksichtigten Zeilen im ersten Abschnitt angezeigt werden sollen

Berichtsfelder ändern

Öffnet ein Dialogfeld, in dem Sie folgende Schritte ausführen können:

• Felder, die in den Bericht aufgenommen werden sollen, aus einer Liste verfügbarer Felder auswählen
• Feldreihenfolge festlegen
• Spaltenbeschriftungen definieren
• Feldausrichtung definieren

In Zeichnung einfügen

Öffnet ein Dialogfeld, in dem Sie die Einstellungen festlegen können, die verwendet werden, wenn Sie den Bericht als Tabelle einfügen. Folgende Einstellungen sind verfügbar:

• Tabellenstil
• Spaltenbreite
• Titel
• Layer
• Abschnittsdefinition und -platzierung

Felder sortieren

Öffnet ein Dialogfeld, in dem Sie die Felder auswählen können, die zum Sortieren der Berichtsdaten verwendet werden sollen.

Benutzeroptionen

Öffnet ein Dialogfeld, in dem Sie angeben können, welche benutzerdefinierten Optionen ausgeführt werden sollen, wenn der Bericht erstellt wird.

Unterbrechungen

Spezielle Unterbrechungen

Sortiert und unterteilt den Bericht in Abschnitte basierend auf den ausgewählten Werten. In der Dropdown-Liste werden die für den Bericht zulässigen speziellen Unterbrechungen angezeigt.

Spezielle Unterbrechungswerte zu Header hinzufügen

Fügt dem Seitenheader den speziellen Unterbrechungswert hinzu. Wenn Sie z. B. die spezielle Unterbrechung Anlage/Ort auswählen, werden die Anlagen- und Ortswerte für diesen Abschnitt im Header des Abschnitts angezeigt.

Nur Stücklistenbericht

Einfügeoptionen

Inventor-Bauteile einschließen

Wenn Ihr Projekt mit einer Inventor-Baugruppe verknüpft ist, ist dieses Kontrollkästchen aktiviert. Gibt an, dass die elektrischen Bauteile aus der verknüpften Inventor-Baugruppe in den Bericht aufgenommen werden sollen. Verknüpfte Komponenten, die sowohl in einer AutoCAD Electrical-Toolset-Zeichnung als auch in der Inventor-Baugruppe dargestellt sind, werden im Bericht nicht dupliziert.

Alle unten genannten

Gibt an, dass Kabel-, Stecker- und Brückendaten in den Bericht aufgenommen werden sollen. Verwenden Sie die jeweiligen Kontrollkästchen zum Einschließen oder Ausschließen.

Optionen

Klemmennummern auflisten

Listet jede einzelne Klemme im Format Leisten-ID:Klemmennummer auf. Andernfalls werden Klemmen der gleichen Klemmenleiste zu einem einzigen Eintrag mit einer Menge kombiniert.

Vollständig (nur Schaltschrank-Stückliste)

Gibt an, dass alle Stromlaufplan-Betriebsmittel-Daten aufgenommen werden, die in keinem Schaltschrank-Aufbau im Bericht gefunden wurden.

Anzeigeoptionen

Sammelstücklisten-Format

Kombiniert und sammelt Betriebsmittel mit den gleichen Kataloginformationen. Unterbaugruppenelemente und mehrere Katalogwerte werden als Zeilenelemente direkt nach dem Hauptkatalogelement gemeldet.

Sammelstücklisten-Format (gruppiert nach Anlage/Ort)

Kombiniert und sammelt Betriebsmittel mit den gleichen Katalog-, Anlagen- und Ortswerten in einer Tabelle. Unterbaugruppenelemente und mehrfache Katalogwerte werden als Zeilenelemente direkt nach dem Hauptkatalogelement gemeldet.

In Sammelstücklisten-Format anzeigen

Jeder Katalogwert wird gemeldet und tabellarisch als einzelnes Zeilenelement dargestellt. Unterbaugruppenelemente und mehrere Katalogwerte werden als separate Zeilenelemente gemeldet.

Im Format "Nach BMK" anzeigen

Alle Instanzen einer bestimmten Betriebsmittel- oder Klemmenkennzeichnung werden als ein Zeilenelement gemeldet.

Nur Bericht zur Stückliste der BM ohne Katalogdaten

Optionen

Betriebsmittel einbeziehen

Gibt an, dass die Stromlaufplan-Betriebsmittel einbezogen werden sollen.

Kabelbezeichnungen einbeziehen

Gibt an, dass Kabeldaten in den Bericht aufgenommen werden sollen.

Stecker einschließen

Gibt an, dass Steckerdaten in den Bericht aufgenommen werden sollen.

Klemmen einbeziehen

Gibt an, dass Stromlaufplan-Klemmendaten in den Bericht aufgenommen werden sollen.

Nur Bericht zu Stromlaufplan-Betriebsmitteln

Optionen

Betriebsmittel einbeziehen

Gibt an, dass Stromlaufplan-Betriebsmitteldaten in den Bericht aufgenommen werden sollen.

Kabelbezeichnungen einbeziehen

Gibt an, dass Kabeldaten in den Bericht aufgenommen werden sollen.

Stecker einschließen

Gibt an, dass Steckerdaten in den Bericht aufgenommen werden sollen.

Hilfssymbole einfügen

Gibt an, dass Hilfssymboldaten in den Bericht aufgenommen werden sollen.

Nur Bericht zu Betriebsmitteldrahtlisten

Optionen

Einzelklemmen einschließen

Gibt an, dass Klemmendaten in den Bericht aufgenommen werden sollen.

Stecker-/Buchsen einfügen

Gibt an, dass Steckerdaten in den Bericht aufgenommen werden sollen.

Nur Drahtbezeichnungs-Bericht

Berichtsfilter

Drahtbezeichnung anzeigen

Zeigt den Bericht in einem Drahtbezeichnungsformat an.

Kabelbezeichnung anzeigen

Zeigt den Bericht in einem Kabelbezeichnungsformat an.

Berichtsfelder ändern

Drahtbezeichnung

Öffnet ein Dialogfeld, in dem Sie die Felder, die Feldreihenfolge und die Zeichen zwischen den Feldern für die Drahtbezeichnungen definieren können.

Kabelbezeichnung

Öffnet ein Dialogfeld, in dem Sie die Felder, die Feldreihenfolge und die Zeichen zwischen den Feldern für die Kabelbezeichnungen definieren können.

Anz. Bezeichnungen pro Verbindung

Gibt die Anzahl der Draht- oder Kabelbezeichnungen an. Drahtbezeichnungen werden für jede Drahtverbindung erstellt, während Kabelbezeichnung je einmal für jedes Kabel erstellt werden.

Anzahl der anzuzeigenden Spalten

Ordnet die Bezeichnungen in der angegebenen Spaltenanzahl an.

Horizontale/Vertikale Anordnung

Ordnet die Bezeichnungen in allen Spalten horizontal oder vertikal an.

Nur Bericht zu Schaltschrank-Betriebsmitteln

Optionen

Leistungsschilder einfügen

Gibt an, dass Leistungsschilddaten in den Bericht aufgenommen werden sollen.

Klemmen einbeziehen

Gibt an, dass Klemmendaten in den Bericht aufgenommen werden sollen.

Folgende Betriebsmittel überspringen

Leere Werte für Gerätekennzeichnung

Gibt an, dass Schaltschrank-Grundrisse ohne Bezeichnungswert ausgeschlossen werden sollen.

Leere Werte für Hersteller/Katalog

Gibt an, dass Schaltschrank-Grundrisse ohne zugewiesenen Katalog ausgeschlossen werden sollen.

Nur Fehlerberichte zu Schaltschrank-Betriebsmitteln und Klemmen

Bedingungen für den Bericht

Schaltschrank.-BM nicht in Stroml.pl.

Listet die Schaltschrank-Anschlüsse auf, die nicht über zugehörige Stromlaufplan-Klemmen verfügen.

Stromlaufpl.-BM nicht in Schaltschrank

Listet die Stromlaufplan-Klemmen auf, die nicht über zugehörige Schaltschrank-Anschlüsse verfügen.

Mehrere Instanzen

Listet die Schaltschrank-Anschlüsse auf, die offenbar doppelt vorhanden sind.

Keine Übereinst. zw. Stroml. u. Schaltschr.

Listet Datenkonflikte zwischen den Schaltschrank- und Stromlaufplan-Darstellungen einer Klemme auf.
