Automatische Berichtsauswahl (Dialogfeld)

Erstellt eine beliebige Anzahl von Berichtsausgabedateien und fügt Berichtstabellen in Zeichnungen ein. Wählen Sie die Berichte und die zugehörigen Formatdateien (.set) aus.

Finden

Befehlseingabe: AEAUTOREPORT

Liste der Optionen

Die folgenden Optionen werden angezeigt:

Berichtsname

Zeigt eine Liste aller Stromlaufplan- und Schaltschrankberichte an, die für die Automatische Berichterstellung zur Verfügung stehen. Nicht alle Berichte sind für diesen Befehl verfügbar.

Formatdateiname

Zeigt eine Liste von Formatdateien für den ausgewählten Bericht an.

Einrichtung der Formatdatei

Öffnet ein Dialogfeld, in dem Sie eine Formatdatei erstellen oder bearbeiten können.

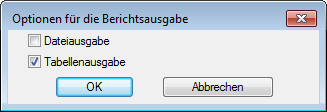

Ausgabe ändern

Ändert die Ausgabetypen für den Bericht, den Sie in Ausgewählte Berichte ausgewählt haben.

Anmerkung: Wenn die Formatdatei keine Einstellungen zur Datei- oder Tabellenausgabe enthält, sind die entsprechenden Optionen deaktiviert.

Hinzufügen

Fügt den Berichtsnamen und die Formatdatei der Liste Ausgewählte Berichte hinzu. Diese Schaltfläche ist erst aktiv, wenn ein Berichtsname und eine Formatdatei ausgewählt wurden.

Entfernen

Entfernt die ausgewählten Berichte aus der Liste Ausgewählte Berichte.

Alle entfernen

Entfernt alle Berichte aus der Liste Ausgewählte Berichte.

Ausgewählte Berichte

Zeigt die Liste aller für die Berichterstellung ausgewählten Berichte an. In der Liste werden der Berichtsname, der Formatdateiname sowie Indikatoren angezeigt, die darauf hinweisen, ob es sich bei der Berichtsausgabe um eine Datei, eine Tabelle oder beides handelt. Ein "x" zeigt an, dass die Formatdatei eine Definition für den Ausgabetyp enthält und der Ausgabetyp ausgewählt ist. Ein "o" zeigt an, dass die Formatdatei keine Definition für den Ausgabetyp enthält oder der Ausgabetyp nicht ausgewählt ist.

Berichtsgruppierung öffnen

Öffnet eine zuvor gespeicherte Berichtsgruppierungsdatei (.rgf) mit Berichtsnamen und Formatdateien.

Berichtsgruppierung speichern

Speichert eine Datei mit einer Liste an Berichtsnamen und Formatdateien zur späteren Verwendung.

Die Berichtsgruppierungsdateien haben die Dateierweiterung .rgf und sind im folgenden Ordner gespeichert: \Benutzer\{Benutzername}\AppData\Roaming\Autodesk\AutoCAD Electrical {Version}\{Versionsnummer}\{Sprachcode}\Support\User\.

Zeichnungsinformationen für Tabellenausgabe

Wenn für die Tabellenausgabe neue Zeichnungen erforderlich sind, werden der erste Zeichnungsdateiname und der Speicherort der Datei angegeben. Der Dateiname wird erhöht, wenn mehrere Zeichnungen erstellt werden. Wenn der Pfad nicht eingegeben wird, werden die Zeichnungsdateien am selben Speicherort wie die .wdp-Datei für das aktive Projekt erstellt. Sie können die Vorlagendatei für neue Zeichnungen festlegen.

Anmerkung: Neue Zeichnungen werden nur dann erstellt, wenn keine vorhandene Tabelle für einen Bericht vorliegt, der aktualisiert werden kann.
