Übung 4: Zuweisen von Kostenpunktcodes zu 3D-Profilkörpern

In dieser Übung erstellen Sie einen Codestilsatz, um 3D-Profilkörper-Bereichen und linearen Elementen Kostenpunktcodes zuzuweisen.

Ein Codestilsatz wendet Kostenpunkte auf die Verknüpfung oder Punktcodes an, die die 3D-Profilkörperquerschnitte definieren. Mithilfe des Codestilsatzes können Sie den 3D-Profilkörper verwenden, um die Mengen für eine Vielzahl von Maßeinheiten zu berechnen, z.B.:

• Kumulative Fläche oder Mengen: Wenden Sie die Kostenpunktcodes auf die 3D-Profilkörper-Verknüpfungen an, um kumulative Mengen an geschlossenen 3D-Profilkörper-Bereichen zu extrahieren.

  Verknüpfungen mit Kostenpunktcodes werden zum Extrahieren von Kostenpunktbereichen oder volumetrischen Mengen an Materialien, z.B. Asphalt, Kies oder Erde, verwendet.

• Lineare Mengen: Wenden Sie Kostenpunktcodes auf 3D-Profilkörper-Punkte an, um lineare Mengen entlang einer 3D-Profilkörper-Elementkante zu extrahieren.

  Punkte mit Kostenpunktcodes werden zum Extrahieren von linearen Mengen für Materialien, z.B. Leitplanken und Bordsteine, verwendet.

• Detaillierte Angaben: Wenden Sie Kostenpunktcodes auf 3D-Profilkörper-Punkte an, und berechnen Sie die Menge von der Elementkantenlänge mithilfe einer Formel, um einzeln aufgeführte Mengen eines bestimmten Elements zu extrahieren.
  Anmerkung:

  In Übung 6: Arbeiten mit Kostenpunktformeln erfahren Sie, wie Sie Kostenpunktformeln erstellen und anwenden.

Diese Übung ist die Fortsetzung zum Abschnitt Übung 3: Zuweisen von Kostenpunktcodes zu Kanalnetzkomponenten.

Erstellen eines Codestilsatzes

1. Öffnen Sie die Datei Quantities-4.dwg im Ordner der Zeichnungen für Übungslektionen.

   Diese Zeichnung enthält ein Gewerbegebiet, das sich aus einem Gebäudegrundriss, einem Parkplatz und Zufahrtsstraßen zusammensetzt.

2. Erweitern Sie im Projektbrowser auf der Registerkarte Einstellungen die Sammlung AllgemeinMehrzweckstileCodestilsatz. Klicken Sie mit der rechten Maustaste auf Alle Codes. Wählen Sie Kopieren.
3. Geben Sie im Dialogfeld Codestilsatz auf der Registerkarte Informationen unter Name Corridor Quantities ein.
4. Klicken Sie auf der Registerkarte Codes unter Verknüpfung in der Zeile Basis auf .
5. Wählen Sie in der Kategorie Favoriten die Option Kostenpunkt-ID30202-0600.
6. Klicken Sie auf OK.
7. Wiederholen Sie die Schritte 4 bis 6, um Kostenpunktcodes auf die folgenden Verknüpfungen anzuwenden:
   • Belag: 40920-1000
   • Belag1: 40930-0200
   • Belag2: 40310-3300
   • Tragschicht: 30202-0800
8. Wiederholen Sie die Schritte 4 bis 6, um Kostenpunktcodes auf den folgenden Punkt anzuwenden:

   Top_Curb: 60902-0800

9. Klicken Sie auf OK.

Anwenden des neuen Codesatzes auf den 3D-Profilkörper und den Querschnitt

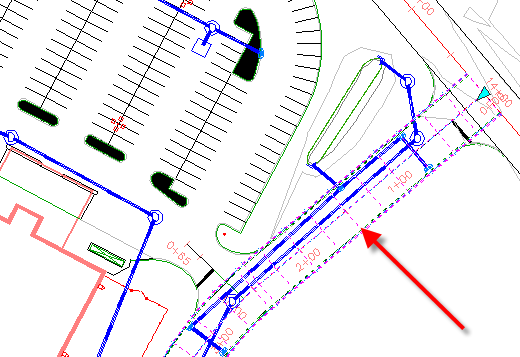

1. Wählen Sie in der Zeichnung den 3D-Profilkörper für die untergeordnete Straße aus. Klicken Sie mit der rechten Maustaste. Klicken Sie auf Eigenschaften.

2. Wählen Sie in der Palette Eigenschaften im Bereich Daten unter Codestilsatz-Name den Eintrag Corridor Quantities.
3. Drücken Sie ESC.
4. Wählen Sie in der Zeichnung die Basislinie des 3D-Profilkörperquerschnitts aus. Klicken Sie mit der rechten Maustaste. Klicken Sie auf Eigenschaften.
5. Wählen Sie in der Palette Eigenschaften im Bereich Daten unter Codestilsatz-Name den Eintrag Corridor Quantities.
6. Drücken Sie ESC.
7. Erstellen Sie den 3D-Profilkörper neu.

Eine Fortsetzung dieser Übungslektion finden Sie unter Übung 5: Arbeiten mit Mengenberichten.
