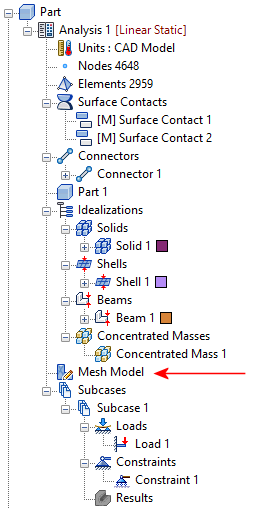

Dieses Objekt wird in der Struktur des Modells unter Elemente angezeigt.
Die Gesamtanzahl der Knoten und Elemente wird im Browser angezeigt, nach dem Knoten Einheiten.
Klicken Sie mit der rechten Maustaste auf Netzmodell. Die folgenden Optionen sind über das Kontextmenü verfügbar:
- Bearbeiten
- Wechseln zu
- Globales Netz
- Netztabelle
- Netz generieren
- Netz löschen
- Netz anzeigen
- Netz ausblenden
- Netzqualität überprüfen
- Netzsteuerung hinzufügen
Klicken Sie auf die Links unten auf dieser Seite, um weitere Informationen über jeden der oben angegebenen Befehle zu erhalten.
Allgemeine Vernetzungsfunktionen
Die folgende Liste fasst die Inventor Nastran-Vernetzungsfunktionen zusammen, besonders im Hinblick auf die Kombination von Elementtypen:
- Sich schneidende Skizzensegmente werden automatisch an Schnittpunkten geteilt, um übereinstimmende Knoten zu erstellen. Diese Funktion verbindet Balkenelement-Bauteile miteinander, ohne dass Sie Skizzenelemente manuell teilen und schneiden müssen.
- Schalen und Balken können kombiniert werden. Wo eine Skizzenlinie mit einer CAD-Flächenkante übereinstimmt, stimmen die Netze automatisch überein. (* siehe Anmerkung)
- Schalen und Volumenkörper können direkt kombiniert werden (Zusammenführung von übereinstimmendem Netz).
- Volumenkörper und Träger können direkt kombiniert werden (Zusammenführung von übereinstimmendem Netz). Wo eine Skizzenlinie mit einer CAD-Flächenkante übereinstimmt, stimmen die Netze automatisch überein. (* siehe Anmerkung)
* Hinweis: Verbindungen zu Balkenelementen erfolgen nicht an den Mittelknoten der Volumenkörper- oder Schalenelemente. Während quadratische Varianten mit Mittelknoten für Volumenkörper- und Schalenelemente verfügbar sind, gibt es keine quadratischen Balkenelemente.
Weitere Informationen über das Kombinieren von Elementtypen finden Sie unter Finite Elemente im Thema Autodesk Inventor Nastran.
