Auswahl des physikalischen Tragwerksmodells

Mit der Option Vom physischen zum analytischen Gebäudemodell 2025.2 wird das Berechnungsmodell für die meisten Tragwerkselemente automatisiert.

Einige Elemente, selbst wenn sie als Revit-Strukturobjekte erstellt wurden, müssen im Berechnungsmodell nicht dargestellt werden (z. B. Brüstungen, Trennwände usw.).

Da das Automatisierungswerkzeug alle Tragwerkselemente in Ihrer Auswahl analysiert, ist es sehr wichtig, diejenigen zu isolieren, für die Sie die analytische Darstellung erstellen möchten.

Physische Elemente, bei denen die Erstellung des Berechnungsmodells automatisiert werden kann

• Tragwerksstützen: vertikale und geneigte Stützen.
• Tragwerke: Gerade Träger und gekrümmte Träger.
• Geschossdecken
• Fundamentplatten
• Wände: Gerade Linienwände.




Anmerkung: Das Erstellen von Spline-Trägern und gebogenen Wänden kann nicht automatisiert werden. Diese können nur manuell erstellt werden, vorzugsweise nachdem die Automatisierung die analytische Darstellung für die anderen Tragwerkselemente generiert.

Physische Elemente und deren zugehörige analytische Darstellung

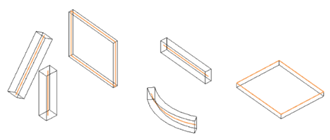

Die Automatisierung erstellt eine zugehörige analytische Darstellung für jedes physische Tragwerkselement in Form von Berechnungselementen für lineare Elemente oder analytische Schalen für planare Elemente.

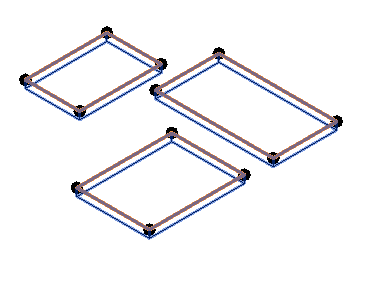

Anmerkung: Bei Geschossdecken mit mehreren geschlossenen Konturen wird durch den Automatisierungsprozess ein verknüpftes Berechnungsmodell für jede geschlossene Kontur erstellt.

Die Vorgabeposition des erstellten analytischen Elements ist:

• Durch die geometrische Achse linearer Elemente
• Durch die Mitte der tragenden Wand
• Auf der Oberseite der Geschossdecke/Fundamentplatte.

Das Berechnungsmodell wird später basierend auf spezifischen Ausrichtungs- und Verbindungsregeln ausgerichtet und angepasst.

Die durch das analytische Element von seinem physischen Gegenstück übernommenen Eigenschaften sind:

• Material
• Tragwerksverwendung
• Querschnitt: in Form von Familie und Typ.
• Querschnittdrehung.

Die durch die analytische Schale von ihrem physischen Gegenstück übernommenen Eigenschaften sind:

• Material
• Tragwerksverwendung
• Dicke der tragenden Schicht

Vereinfachung analytischer Darstellungen

Der Abschnitt Vom physischen zum analytischen Gebäudemodell 2025.2 behandelt einige Besonderheiten des physischen Modells beim Erstellen der analytischen Darstellung:

• Die Ausschnitte, die durch die Tragwerksverbindung in physischen Elementen erstellt wurden, werden ignoriert:

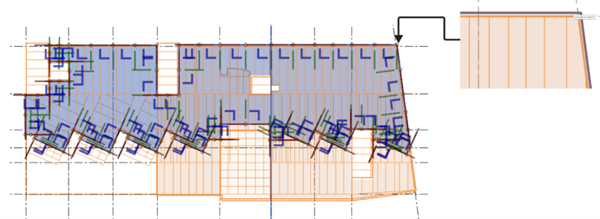

• Die analytischen Schalen für physische Geschossdecken und Fundamentplatten werden basierend auf der genauen Kontur des entsprechenden physischen Elements erstellt.
