Sie können die Ergebnisse von Simulationen der Löschwasserverfügbarkeit in der Ergebnisversion der Knotentabellenansicht in der Knotentabelle oder als Diagramm zur Verfügbarkeit an einem einzelnen Knoten anzeigen.
Diagramme für einzelne Knoten
Um ein Diagramm an einem einzelnen Knoten anzuzeigen, befolgen Sie die Anweisungen unter Diagrammdaten für ein Netzobjekt.
Beim Anzeigen der Ergebnisse einer Löschwassersimulation stehen zwei zusätzliche Ergebnisfelder zur Verfügung:
- FFA-Volumenstrom: Die aufrechterhaltene Löschwassermenge.
- FFA-Restdruck: Der Restdruck, nachdem die Löschwassermenge berücksichtigt wurde.
Sie können dieselben Ergebnisse auch in einem Raster anzeigen.

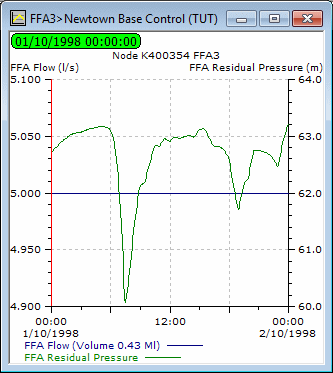

Diagrammergebnisse für einen einzelnen Knoten

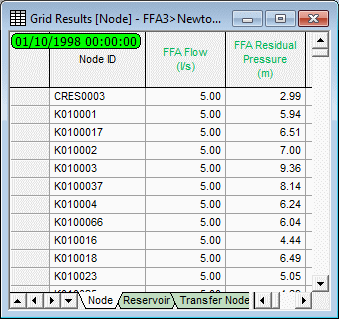

Raster für Knotenergebnisse
Sie können Ergebnisse in Tabellenansichten anzeigen, während Sie eine Simulation wiedergeben.
Die Knotentabellenansicht in der Knotentabelle enthält die Ergebnisfelder FFA-Volumenstrom und FFA-Restdruck. Dabei handelt es sich um zeitvariable Felder, und Sie können sehen, wie sich die Werte während der Wiedergabe ändern.
Knotentabellenansicht (Ergebnisversion)
Weitere Ergebnisse
Mit der Funktion Ergebnisse in Beschriftungen können Sie die zeitvariablen Ergebnisse für das Löschwasser für einzelne Knoten anzeigen und gleichzeitig eine Wiedergabe im GeoPlan-Fenster anzeigen.
Sie können auch einen Snapshot der zeitvariablen Ergebnisse für einen einzelnen Knoten auf dem Knoteneigenschaftenblatt anzeigen. Weitere Informationen erhalten Sie unter Ergebnisse auf Eigenschaftenblättern.
Ergebnisse an Kundenpunkten
Alle Kundenpunkte im Netz verfügen über ein Ergebnisfeld FFA-Restdruck. Sie können ein Diagramm für einen einzelnen Kundenpunkt wie oben beschrieben erstellen.
