Der Brunnen-Knoten ermöglicht die Modellierung von Brunnen und Bohrungen.
Der Brunnen-Knoten ist als stromaufwärts gelegene Verbindung mit einer Pumpstation verbunden.
Die Energiehöhe am Knoten wird entweder:
- aus einer Volumenstrom-Absenkungsbeziehung berechnet, oder
- aus einem benutzerdefinierten Zeitprofil zugewiesen.
Weitere Informationen zur Modellierung von Brunnen/Bohrlöchern in InfoWorks WS Pro finden Sie auf der Seite Brunnensteuerung und unter Datenfelder für Brunnen.
Berechnung der Energiehöhe aus der Absenkungskurve
Wenn der Brunnen gepumpt wird, entsteht in der Nähe des Brunnens eine typischerweise kegelförmige Vertiefung im Grundwasserspiegel. Der Wasserstand im Brunnen hängt von dem aus dem Brunnen gepumpten Volumenstrom und den Aquiferparametern ab.

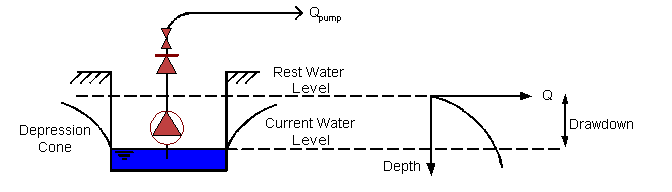

Absenkung des Grundwasserspiegels um einen Brunnen
Die Absenkung entspricht der Differenz zwischen dem Pumpwasserstand und dem Restwasserstand (nicht gepumpter Wasserstand).
Eine Volumenstrom-Absenkungskurve kann aus beobachteten stationären Brunnenwasserständen bei einer Reihe von Volumenströmen bestimmt werden.
Die Energiehöhe am Brunnen wird von InfoWorks WS wie folgt berechnet:
|
|
Wobei: RWL = Restwasserstand D(Q) = Absenkungstiefe für den derzeit gepumpten Volumenstrom |
Ein Nachteil dieser Methode besteht darin, dass eine Änderung des gepumpten Volumenstroms zu einer sofortigen Änderung des Wasserstands führt, während solche Änderungen normalerweise im Laufe der Zeit in Abhängigkeit von den Aquiferparametern auftreten würden.
Da das Pumpen aus Brunnen jedoch in der Regel mit konstanten Raten bei konstanter Energiehöhe (z. B. zu einem Kontakttank) ausgelegt ist, sollte diese Methode für die meisten Fälle akzeptabel sein.
Energiehöhe zugewiesen aus TME-Profil
Dem Brunnen-Knoten kann ein Profil von Energiehöhenwerten im Vergleich zu Datum/Uhrzeit zugewiesen werden. In diesem Fall funktioniert der Brunnen ähnlich wie ein Knoten mit konstantem Wasserspiegel.
Das Profil kann manuell eingegeben oder aus beobachteten Daten importiert werden. Weitere Informationen finden Sie auf der Seite Brunnensteuerung.
