Seite Brunnensteuerung

Auf dieser Seite können Sie spezifische Datenfelder für Brunnen anzeigen und bearbeiten.

Es gibt zwei Möglichkeiten, den Wasserspiegel an einem Brunnenknoten zu ermitteln:

• Im Raster Absenkungskurve können Sie eine Reihe von Volumenstrom- und Absenkungswerten eingeben.
• Im Raster Wasserstandsprofil können Sie eine Reihe von Wasserspiegeln für die Simulation eingeben. Der eingegebene Wasserspiegelwert wird ab dem Datums-/Uhrzeitwert bis zum nächsten Datums-/Uhrzeitwert oder bis zum Ende der Simulation beibehalten.

Die Seite wird angezeigt, wenn Sie im Eigenschaftenblatt eines Brunnens mit Steuerungsdaten auf die Registerkarte Brunnensteuerung klicken.

Raster Absenkungskurve

Wenn der Modus auf Absenkungskurve festgelegt ist, wird das Raster Absenkungskurve angezeigt.

In diesem Raster können Sie eine Reihe von Volumenstrom- und Absenkungswerten eingeben.

Berechnung der Energiehöhe im Brunnen:

Energiehöhe = RWL – D(Q) (1) Wobei: RWL = Restwasserstand D(Q) = Absenkungstiefe für den derzeit gepumpten Volumenstrom

Zwischen den in das Raster eingegebenen Werten für Volumenstrom/Absenkung wird eine lineare Interpolation durchgeführt.

Wenn der gepumpte Volumenstrom kleiner als der erste in das Raster eingegebene Volumenstromwert ist, wird zwischen dem Nullwert für Volumenstrom/Absenkung und dem ersten in das Raster eingegebenen Wert für Volumenstrom/Absenkung eine lineare Interpolation durchgeführt.

Wenn der gepumpte Volumenstrom größer als der letzte in das Raster eingegebene Volumenstromwert ist, wird die Energiehöhe im Brunnen anhand des letzten in das Raster eingegebenen Absenkungswerts berechnet.

Anmerkung: Die Energiehöhe im Brunnen wird nach jedem Snapshot berechnet. Aus diesem Grund ist die Absenkung einen Zeitschritt hinter dem Volumenstrom in der Pumpstation verzögert.

Raster Wasserstandsprofil

Wenn der Modus auf Profil festgelegt ist, werden das Raster Wasserstandsprofil und die zugehörigen Steuerungen angezeigt.

Es gibt zwei Möglichkeiten zum Einrichten des Wasserspiegels für einen Brunnen im Profilmodus:

• Im Feld Anfangsniveau können Sie einen Wasserspiegel festlegen, der während der gesamten Simulation konstant bleibt.
• Im Raster können Sie eine Reihe variabler Wasserspiegel für die Simulation eingeben.

Anmerkung: Wenn sowohl ein Anfangsniveau als auch eine Reihe variabler Wasserspiegel eingegeben wurden, werden die variablen Wasserspiegel verwendet.

Vorgabemäßig wird die lineare Interpolation zwischen Datenpunkten verwendet. Sie können das Kontrollkästchen Lineares Profil deaktivieren, um ein abgestuftes Profil zu verwenden: Jeder in das Raster eingegebene Wasserspiegelwert wird bis zum nächsten Datums-/Uhrzeiteintrag oder bis zum Ende der Simulation beibehalten.

Optionen zum Erweitern des Profils außerhalb der eingegebenen Datums-/Uhrzeitwerte

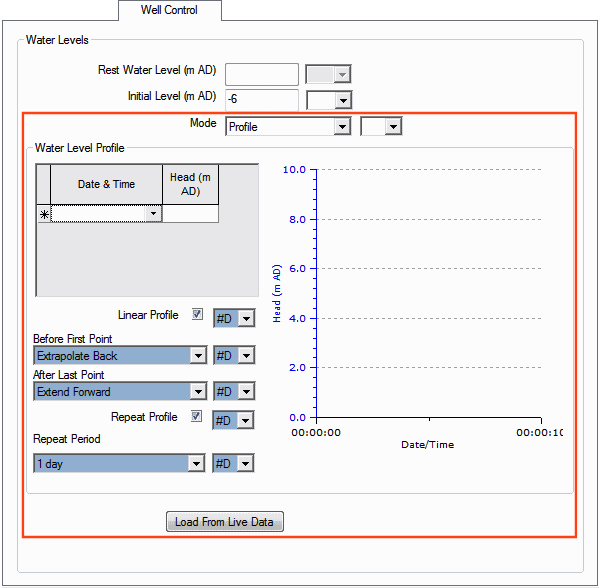

Die Ansicht Wasserstandsprofil der Seite Brunnensteuerung enthält Optionen zum Erweitern des Profils außerhalb der eingegebenen Datums- und Uhrzeitwerte.

Optionen anzeigen

Option	Beschreibung
Vor erstem Punkt	Zurück verlängern Der erste Wert im Raster wird zurück bis zum Beginn der Simulation (und des Wiederholungszeitraums bei wiederholten Profilen) erweitert. Zurück extrapolieren Gilt nur für lineare Profile: Die ersten beiden Werte im Raster werden zur Extrapolation bis zum Beginn der Simulation (und des Wiederholungszeitraums bei wiederholten Profilen) verwendet. Anmerkung: Wenn die Option Zurück extrapolieren für ein nicht lineares Profil ausgewählt ist, wird das Profil zurück verlängert. Null/Unverändert Der Wert null bzw. Aus wird vom Beginn der Simulation bis zum Datum und zur Uhrzeit des ersten Werts im Raster (und vom Anfang des Wiederholungszeitraums bei wiederholten Profilen) angewendet.
Nach letztem Punkt	Vorwärts verlängern Der letzte Wert im Raster wird bis zum Ende der Simulation oder des Wiederholungszeitraums erweitert. Vorwärts extrapolieren Gilt nur für lineare Profile: Die letzten beiden Werte im Raster werden zur Extrapolation bis zum Ende der Simulation oder des Wiederholungszeitraums verwendet. Anmerkung: Wenn die Option Vorwärts extrapolieren für ein nicht lineares Profil ausgewählt ist, wird das Profil vorwärts verlängert.
Kontrollkästchen Profil wiederholen	Wenn diese Option aktiviert ist, wird ein Profil (ab 00:00 für den ausgewählten Wiederholungszeitraum) während der Simulation wiederholt. Wichtig: Wenn sich bei Verwendung der Option Profil wiederholen das definierte Profil über den ausgewählten Wiederholungszeitraum erstreckt, wird das Profil nicht wiederholt.
Wiederholungszeitraum	Profilperiode, die während der Simulation wiederholt wird, wenn das Kontrollkästchen Profil wiederholen aktiviert ist

Option zur Verwendung von Echtzeitdaten

Sie können Wasserspiegeldaten aus einer Echtzeitdatendatei laden und zur Steuerung des Wasserstands im Brunnen verwenden.

Klicken Sie dazu auf die Schaltfläche Aus Echtzeitdaten laden, und verwenden Sie das Dialogfeld Mit Echtzeitdaten verknüpfen, um die Quelle auszuwählen und das Raster Wasserstandsprofil zu aktualisieren. Anschließend wird das Dialogfeld Sensorniveau angezeigt, in dem Sie das Sensorniveau über dem Bezugspunkt eingeben können.

Die Daten in der Datei werden als relativ zum Sensorniveau betrachtet. Beide werden addiert, um Werte über dem Bezugspunkt zu erhalten. Das vorgegebene Sensorniveau ist die Höhe des Knotens.

Anmerkung: Wenn die Daten in der Echtzeitdatendatei nicht mit den Steuerungsdaten kompatibel sind, werden Sie gewarnt, und es werden keine Änderungen vorgenommen.

Wenn Sie die Aktualisierung abgeschlossen haben, schließen Sie das Dialogfeld über die Schaltfläche X in der oberen rechten Ecke.

Option zum Löschen des Rasters Wasserstandsprofil

Die Schaltfläche Löschen im Dialogfeld Mit Echtzeitdaten verknüpfen bietet eine schnelle Methode zum Löschen des Rasters.
