Spülplanung – Seite Zeitplan

Diese Seite ist in drei Abschnitte unterteilt:

Aktionen: Listet die Aktionen im Zeitplan auf. Sie können Aktionen hinzufügen, löschen und neu anordnen.
Ausgewählte Aktion: Details zur aktuellen Aktion sowie Validierung und zusätzliche Informationen für jede Aktion.
Schaltflächen für den Zeitplan: Hiermit können Sie den Zeitplan steuern, starten und speichern.

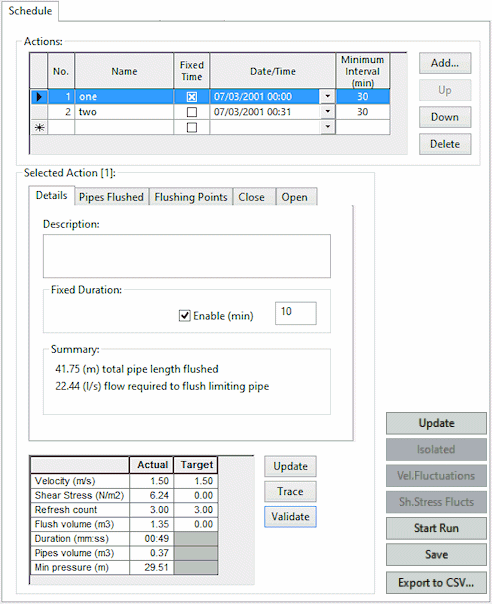

Die Seite wird geöffnet, indem Sie in der Spülplanung auf die Registerkarte Zeitplan klicken.

Bild anzeigen

Abschnitt Aktionen

Dieser Abschnitt enthält ein Raster der Aktionen im Zeitplan. Die Schaltflächen neben dem Raster werden zum Hinzufügen, Löschen und Bearbeiten der Reihenfolge der Aktionen verwendet.

Element

Beschreibung

Rasterspalten für Aktionen

Nr.	Schreibgeschütztes Feld. Nummer der Aktion. Aktionen werden in der Reihenfolge aufgelistet.
Name	Beschreibender Name für die Aktion.
Feste Zeit	Wenn diese Option aktiviert ist, wird die Startzeit der Aktion fixiert. Für diese Aktion muss dann in der Spalte Datum/Uhrzeit des Rasters eine Startzeit angegeben werden. Ist diese Option deaktiviert, wird der Wert für Datum/Uhrzeit berechnet.
Datum/Uhrzeit	Startdatum und -uhrzeit für die Aktion. Wenn die Option Feste Zeit aktiviert wurde, müssen diese vom Benutzer definiert werden. Wenn die Option Feste Zeit deaktiviert ist, wird eine berechnete Startzeit angezeigt.
Min. Intervall	Minimales Zeitintervall zwischen dem Ende des Spülvorgangs und dem Beginn des nächsten Spülvorgangs. Vorgabemäßig wird der im Feld Min. zwischen Aktionsintervall auf der Seite Kriterien und Hydranten angegebene globale Wert festgelegt.

Schaltflächen für Aktionen

Hinzufügen	Aktiviert, wenn eine einzelne Aktion ausgewählt ist oder wenn keine Aktionen ausgewählt sind. Wenn keine Aktionen ausgewählt sind, wird durch Klicken auf diese Schaltfläche eine Zeile am unteren Rand des Rasters hinzugefügt. Wenn eine Aktion ausgewählt ist, wird durch Klicken auf diese Schaltfläche das Dialogfeld Aktion hinzufügen angezeigt, in dem Sie die Position dieser Aktion relativ zu vorhandenen Aktionen auswählen können und auswählen können, ob Spülpunkte und Verbindungen aus der vorherigen Aktion kopiert werden sollen.
Nach oben	Wird aktiviert, wenn eine einzelne Aktion (außer der ersten Aktion) ausgewählt ist. Durch Klicken auf diese Schaltfläche wird die ausgewählte Aktion in der Aktionsreihenfolge um eine Position nach oben verschoben.
Nach unten	Wird aktiviert, wenn eine einzelne Aktion (außer der letzten Aktion) ausgewählt ist. Durch Klicken auf diese Schaltfläche wird die ausgewählte Aktion in der Aktionsreihenfolge um eine Position nach unten verschoben.
Löschen	Wird aktiviert, wenn eine oder mehrere Aktionen ausgewählt sind. Durch Klicken auf diese Schaltfläche werden alle ausgewählten Aktionen gelöscht.

Abschnitt Ausgewählte Aktion

Dieser Abschnitt enthält eine Reihe von Registerkarten, die Details der Aktion anzeigen, die derzeit im Raster Aktionen ausgewählt ist. Die Schaltflächen unterhalb der Registerkarten werden verwendet, um Validierungen und zusätzliche Informationen für jede Aktion bereitzustellen.

Element

Beschreibung

Registerkarten

Details

Diese Registerkarte wird verwendet, um Text hinzuzufügen, der die aktuell ausgewählte Aktion beschreibt, und um eine feste Dauer für die Aktion anzugeben.

Beschreibung	Anmerkungen zu den aktuell ausgewählten Aktionen.
Feste Dauer	Wenn das Kontrollkästchen Aktivieren aktiviert ist, können Sie die Anzahl der Minuten eingeben, für die die Aktion ausgeführt werden soll.
Zusammenfassung	Zeigt Details zur Gesamtlänge des gespülten Rohrs und den Volumenstrom an, der zum Spülen des größten Rohrs erforderlich ist.

Gespülte Rohre

Diese Registerkarte wird verwendet, um die Liste der Rohre anzugeben, die durch die aktuell ausgewählte Aktion gespült werden.

Rasterspalten	ID	Die Rohr-ID. Sie können eine ID eingeben oder sie aus der Dropdown-Liste auswählen (die ausgefüllt wird, wenn eine Spülsimulation auf der Seite Simulationen angegeben wurde).
	Durchmesser	Rohrdurchmesser
	Länge	Rohrlänge
	Geschw.	Geschwindigkeit des Wassers im Rohr, wenn gespült wird. Wird berechnet, wenn auf die Schaltfläche Aktualisieren der ausgewählten Aktion geklickt wird.
	Scherspannung	Scherspannung im Rohr beim Spülen. Wird berechnet, wenn auf die Schaltfläche Aktualisieren der ausgewählten Aktion geklickt wird.
	Volumenstrom	Volumenstrom durch das Rohr, wenn gespült wird. Wird berechnet, wenn auf die Schaltfläche Aktualisieren der ausgewählten Aktion geklickt wird.
	Zeit	Zeit zum Spülen des Rohrs. Wird berechnet, wenn auf die Schaltfläche Aktualisieren der ausgewählten Aktion geklickt wird.
Schaltflächen	Löschen	Verfügbar, wenn Sie eine Zeile auswählen, indem Sie auf die Spalte ganz links klicken. Entfernt das Rohr aus dem Raster, ohne eine Bestätigung anzufordern.
	Lücken füllen	Ermöglicht das automatische Hinzufügen von Rohren zwischen ausgewählten Anfangs- und Endrohren zum Raster. InfoWorks WS Pro sucht nach der kürzesten Strecke (nach Länge) zwischen bereits im Raster ausgewählten Rohren. Alle bei der Suche gefundenen Rohre werden dem Raster hinzugefügt, wodurch die Definition der zu spülenden Rohrleitung abgeschlossen ist.
	Rohr auswählen	Aktiviert, wenn eine Spülsimulation auf der Seite Simulationen angegeben wurde. Wenn Sie auf diese Option klicken, können Sie ein Rohr im GeoPlan auswählen, und dieses Rohr wird dem Raster hinzugefügt.

Spülpunkte

Diese Registerkarte wird verwendet, um die Liste der Knoten anzugeben, die von der aktuell ausgewählten Aktion als Spülpositionen verwendet werden sollen.

Rasterspalten	Volumenstromeinstellung	Dropdown-Liste mit Einstellungsoptionen für den Hydrantenvolumenstrom: Vorgabe: Öffnung des Hydranten muss so eingestellt werden, dass die erforderliche Spülgeschwindigkeit erreicht wird. Vollständig geöffnet: Hydrant muss beim Spülen vollständig geöffnet sein. Benutzervolumenstrom: Die Öffnung des Hydranten muss so eingestellt werden, dass der vom Benutzer eingegebene erforderliche Volumenstrom erreicht wird.
	Erforderlicher Volumenstrom	Aktiviert, wenn Volumenstromeinstellung auf Benutzervolumenstrom festgelegt ist. Hier geben Sie den vom Hydranten für den Spülvorgang benötigten Volumenstrom ein.
	Erreichter Volumenstrom	Tatsächlich erreichter Volumenstrom in der Simulation. Wird berechnet, wenn auf die Schaltfläche Aktualisieren der ausgewählten Aktion geklickt wird.
	Typ	Knotentyp (Hydrant oder Knoten) Schreibgeschütztes Feld, das nur ausgefüllt wird, wenn eine Spülsimulation ausgewählt wurde.
	Knoten-ID	Sie können eine ID eingeben oder sie aus der Dropdown-Liste auswählen. Wird ausgefüllt, wenn eine Spülsimulation angegeben wurde.
	Hydranten-ID	Dropdown-Liste der auf der Seite Kriterien und Hydranten angegebenen Hydrantentypen. Dies ist ein erforderliches Feld, wenn es sich bei dem Knoten nicht um einen Hydrantenknoten handelt.
Schaltflächen	Löschen	Verfügbar, wenn Sie eine Zeile auswählen, indem Sie auf die Spalte ganz links klicken. Entfernt den Punkt aus dem Raster, ohne eine Bestätigung anzufordern.
Schaltflächen	Knoten auswählen	Aktiviert, wenn eine Spülsimulation auf der Seite Simulationen angegeben wurde. Wenn Sie auf diese Option klicken, können Sie einen Knoten im GeoPlan auswählen, und dieser Knoten wird dem Raster hinzugefügt.

Schließen

Diese Registerkarte wird verwendet, um die Liste der Verbindungen anzugeben, die durch die aktuell ausgewählte Aktion geschlossen werden sollen.

Rasterspalten	Typ	Typ der Verbindung (Rohr oder Ventil). Schreibgeschütztes Feld, das ausgefüllt wird, wenn eine Spülsimulation angegeben wurde.
	Asset-ID	Asset-ID der Verknüpfung. Schreibgeschütztes Feld, das ausgefüllt wird, wenn Verbindungs-ID ausgewählt ist.
	Verbindungs-ID	Sie können eine ID eingeben oder sie aus der Dropdown-Liste auswählen. Wird ausgefüllt, wenn eine Spülsimulation angegeben wurde.
Schaltflächen	Löschen	Verfügbar, wenn Sie eine Zeile auswählen, indem Sie auf die Spalte ganz links klicken. Entfernt das Ventil oder Rohr aus dem Raster, ohne eine Bestätigung anzufordern.
Schaltflächen	Knoten auswählen	Aktiviert, wenn eine Spülsimulation auf der Seite Simulationen angegeben wurde. Wenn Sie auf diese Option klicken, können Sie eine Verbindung im GeoPlan auswählen, und diese Verbindung wird dem Raster hinzugefügt.
Rohre einschließen	Vorgabemäßig können nur Ventile zum Schließen ausgewählt werden. Durch Aktivieren dieses Kontrollkästchens können zusätzlich Rohre ausgewählt werden.

Offen

Diese Registerkarte wird verwendet, um die Liste der Verbindungen anzugeben, die durch die aktuell ausgewählte Aktion geöffnet werden sollen.

Rasterspalten	Typ	Typ der Verbindung (Rohr oder Ventil) Schreibgeschütztes Feld, das ausgefüllt wird, wenn eine Spülsimulation angegeben wurde.
	Asset-ID	Asset-ID der Verknüpfung. Schreibgeschütztes Feld, das ausgefüllt wird, wenn Verbindungs-ID ausgewählt ist.
	Verbindungs-ID	Sie können eine ID eingeben oder sie aus der Dropdown-Liste auswählen. Wird ausgefüllt, wenn eine Spülsimulation angegeben wurde.
Schaltflächen	Löschen	Verfügbar, wenn Sie eine Zeile auswählen, indem Sie auf die Spalte ganz links klicken. Entfernt das Ventil oder Rohr aus dem Raster, ohne eine Bestätigung anzufordern.
Schaltflächen	Verbindung auswählen	Aktiviert, wenn eine Spülsimulation auf der Seite Simulationen angegeben wurde. Wenn Sie auf diese Option klicken, können Sie eine Verbindung im GeoPlan auswählen, und diese Verbindung wird dem Raster hinzugefügt.
Rohre einschließen	Vorgabemäßig können nur Ventile zum Öffnen ausgewählt werden. Durch Aktivieren dieses Kontrollkästchens können zusätzlich Rohre ausgewählt werden.

Raster Zusammenfassungswerte

Raster mit Zusammenfassungswerten für die aktuell ausgewählte Aktion.

Geschwindigkeit	Die niedrigste Wassergeschwindigkeit durch Rohre beim Spülen wird als tatsächliche Geschwindigkeit angegeben. Diese Zelle wird rosa hervorgehoben, wenn die tatsächliche Geschwindigkeit niedriger als die Zielgeschwindigkeit ist, die im Feld Min. erforderliche Geschwindigkeit auf der Seite Kriterien und Hydranten festgelegt ist.
Scherspannung	Die niedrigste Scherspannung durch Rohre beim Spülen wird als tatsächliche Scherspannung angegeben. Diese Zelle wird rosa hervorgehoben, wenn die tatsächliche Scherspannung niedriger als die Zielscherspannung ist, die im Feld Min. erforderliche Scherspannung auf der Seite Kriterien und Hydranten festgelegt ist.
Erneuerungshäufigkeit	Die niedrigste Anzahl an Erneuerungen des Wassers in einem gespülten Rohr wird als tatsächlicher Wert für Erneuerungshäufigkeit angegeben. Diese Zelle wird rosa hervorgehoben, wenn die tatsächliche Anzahl der Erneuerungen niedriger als der Zielwert ist, der im Feld Erneuerungshäufigkeit auf der Seite Kriterien und Hydranten festgelegt ist.
Spülvolumen	Die für den Spülvorgang verwendete Wassermenge wird als tatsächliches Spülvolumen angegeben. Diese Zelle wird rosa hervorgehoben, wenn das tatsächliche Spülvolumen größer als das Zielspülvolumen ist, das im Feld Maximale Spülmenge auf der Seite Kriterien und Hydranten festgelegt ist.
Dauer	Benötigte Zeit zum Durchführen des Spülvorgangs.
Rohrvolumen	Volumen der zu spülenden Rohre.
Min. Druck	Minimaler Druck im Netz für Bedarfsknoten (mit Ausnahme von Reservoirs und Knoten, die nur Undichtigkeitsverlust aufweisen).

Schaltflächen für ausgewählte Aktionen

Trace	Wird aktiviert, wenn eine einzelne Aktion ausgewählt ist und eine Spülsimulation angegeben wurde. Durch Klicken auf diese Schaltfläche werden die gespülten Rohre, Spülpunkte und zu schließenden Verbindungen (im GeoPlan) hervorgehoben.
Validieren	Wird aktiviert, wenn eine einzelne Aktion ausgewählt ist und eine Spülsimulation angegeben wurde. Durch Klicken auf diese Schaltfläche wird die aktuell ausgewählte Aktion validiert. Validierungsmeldungen werden im Feld Warnungen und Fehler angezeigt.
Aktualisieren	Wird aktiviert, wenn eine einzelne Aktion ausgewählt ist und eine Spülsimulation angegeben wurde. Kann für Folgendes verwendet werden: Neuberechnen der nicht festen Startzeit und Dauer für die aktuell ausgewählte Aktion Volumenströme der Spülpunkte Geschwindigkeiten, Volumenströme und Spülzeit des gespülten Rohrs
Isoliert	Wird aktiviert, wenn eine einzelne Aktion ausgewählt ist und eine Spülsimulation angegeben wurde. Durch Klicken auf diese Schaltfläche werden (im GeoPlan) Knoten angezeigt, die während der aktuell ausgewählten Aktion isoliert werden.

Schaltflächen für Zeitplan

Die Schaltflächen rechts neben dem Abschnitt Ausgewählte Aktion gelten für den gesamten Zeitplan.

Schaltfläche	Beschreibung
Aktualisieren	Aktiviert, wenn eine Spülsimulation auf der Seite Simulationen angegeben wurde. Kann für Folgendes verwendet werden: Neuberechnen aller nicht festen Startzeiten und Dauern für alle Aktionen im Zeitplan Volumenströme der Spülpunkte Prüfen auf übermäßige Geschwindigkeitsschwankungen in nicht gespülten Rohren (wenn eine Basissimulation auf der Seite Simulationen angegeben wurde)
Isoliert	Aktiviert, wenn eine Spülsimulation auf der Seite Simulationen angegeben wurde. Wählt isolierte Knoten im GeoPlan aus.
Geschw.schwankungen	Aktiviert, wenn eine Spülsimulation und eine Basissimulation auf der Seite Simulationen angegeben wurden und Geschwindigkeitsschwankungen über dem auf der Seite Kriterien und Hydranten angegebenen Minimum gefunden wurden. Wählt die Rohre mit übermäßigen Geschwindigkeitsschwankungen im GeoPlan aus.
Schersp.schwankungen	Aktiviert, wenn eine Spülsimulation und eine Basissimulation auf der Seite Simulationen angegeben wurden und Scherspannungsschwankungen über dem auf der Seite Kriterien und Hydranten angegebenen Minimum gefunden wurden. Wählt die Rohre mit übermäßigen Scherspannungsschwankungen im GeoPlan aus.
Lauf starten	Aktiviert, wenn eine Spülsimulation auf der Seite Simulationen angegeben wurde. Speichert alle Änderungen, die am Zeitplan vorgenommen wurden, und führt die Spülsimulation durch.
Speichern	Speichert Änderungen am Zeitplan.
Als CSV exportieren	Zum Exportieren der Spülplandaten in eine oder mehrere Dateien mit kommagetrennten Werten. Öffnet das Dialogfeld CSV-Exportoptionen auswählen (mit der Option zum Exportieren aller Tabellen in dieselbe CSV-Datei oder zum Exportieren jeder Tabelle in eine separate CSV-Datei) und anschließend das Standarddialogfeld Speichern unter, in dem Sie den Namen und den Speicherort der gespeicherten CSV-Datei(en) auswählen können.
