Spülplanung – Seite Kriterien und Hydranten

Diese Seite ist in drei Abschnitte unterteilt:

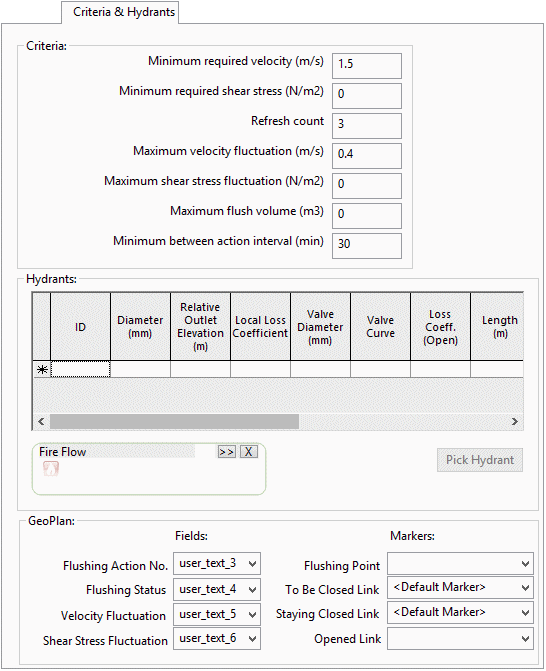

Die Seite wird geöffnet, indem Sie in der Spülplanung auf die Registerkarte Kriterien und Hydranten klicken.

Abschnitt Kriterien

Dieser Abschnitt wird für Folgendes verwendet:

Kriterien Beschreibung Vorgabewert

Min. erforderliche Geschwindigkeit

Erforderliche Mindestgeschwindigkeit in gespülten Rohren.

1.5 m/s

Min. erforderliche Scherspannung

Minimale erforderliche Scherspannung in gespülten Rohren.

Der Wert 0 bedeutet, dass keine Prüfung stattfindet.

0

Erneuerungshäufigkeit

Gibt an, wie oft das Wasser in einem gespülten Rohr erneuert werden soll.

3

Max. Geschwindigkeitsschwankung

Maximale Geschwindigkeitsschwankung in Rohren, die noch nicht gespült wurden und im Rahmen des aktuellen Spülvorgangs nicht gespült werden.

0.4 m/s

Max. Scherspannungsschwankung Maximale Schwankung der Scherspannung in Rohren, die noch nicht gespült wurden und im Rahmen des aktuellen Spülvorgangs nicht gespült werden. 0

Max. Spülvolumen

Maximale Wassermenge, die pro Spülvorgang verwendet werden kann.

Der Wert 0 bedeutet, dass keine Prüfung stattfindet.

0

Min. zwischen Aktionsintervall

Minimales Zeitintervall zwischen dem Ende eines Spülvorgangs und dem Beginn des nächsten.

30 Minuten

Abschnitt Hydranten

Dieser Abschnitt wird verwendet, um die Eigenschaften des Spülpunkts zu definieren.

Jede Zeile im Raster Hydranten definiert einen Hydrantentyp, der dann einem Spülpunkt im Abschnitt Ausgewählte Aktion der Seite Zeitplan zugewiesen werden kann.

Element Beschreibung
Rasterspalten

ID

Kennung des Hydrantentyps.

Durchmesser

Der Innendurchmesser des Hydranten-Anschlussstücks.

Relative Auslasshöhe

Höhe des Hydrantenauslasses, die bei der Berechnung des Volumenstroms RELATIV zur Knotenhöhe verwendet werden soll.

Lokaler Verlustkoeffizient

Geringfügiger Verlustkoeffizient für Stränge. Der Druckverlustkoeffizient aufgrund der Änderung der Volumenstromrichtung und des Durchmessers.

Ventildurchmesser

Durchmesser des Hydrantenventils, wenn es vollständig geöffnet ist.

Ventilkurve

Der Name der Hydrantenventilkurve.

Wenn ein Netz geöffnet ist, kann eine Ventilkurve aus dem aktuellen Netz aus einer Dropdown-Liste ausgewählt werden.

Weitere Informationen zu den Ventiltypen finden Sie im Thema Ventile.

Verlustkoeffizient (offen)

Lokaler Druckverlustkoeffizient bei geöffnetem Hydrantenventil.

Länge

Die Länge des dem Hydranten zugewiesenen Rohrs.

Vorgabewert = 0

Reibungstyp

Formel für Rauigkeitsberechnungen. Mögliche Werte: Darcy-Weisbach, Hazen-Williams oder Colebrook-White. Weitere Informationen finden Sie unter "Informationen zur Rohrberechnung".

CW – k

HW – c

DW – f

Die Rauigkeit des dem Hydranten zugeordneten Rohrs.

Löschwasser

Zum Definieren eines Hydrantentyps basierend auf Löschwasserdaten.

Ein Löschwasser-Datenobjekt, das hierher gezogen wird, wird verwendet, um die Hydranteneigenschaften auszufüllen.

Anmerkung: Das Raster Hydranten enthält zusätzliche optionale Attribute (für Länge, Reibungstyp und Rauigkeit), die für Löschwasser-Datenobjekte nicht definiert sind.

Hydrant auswählen

Zum Definieren eines Hydrantentyps basierend auf einem Hydrantenobjekt im GeoPlan.

Wenn Sie auf die Schaltfläche klicken und dann einen Hydranten im GeoPlan auswählen, werden die Hydrantenmerkmale aus den Daten des Hydrantenknotens ausgefüllt.

Anmerkung: Das Raster Hydranten enthält zusätzliche optionale Attribute (für Länge, Reibungstyp und Rauigkeit), die für Hydrantenknoten nicht definiert sind.

Abschnitt GeoPlan

Die Einstellungen in diesem Abschnitt wirken sich auf die Anzeige der Spülplanvorgänge im GeoPlan-Fenster aus. Die Anzeigesteuerungen gelten, wenn auf der Seite Zeitplan eine einzelne Aktion ausgewählt wird.

Mit GeoPlan-Kartenlayouts und -Beschriftungen können Spülstatus und Geschwindigkeitsschwankungen grafisch dargestellt werden.

Feld Beschreibung Vorgabewert

Feld Spülvorgang Nr.

Das ausgewählte Feld Benutzertext wird verwendet, um die Aktionsnummer für Rohrobjekte anzuzeigen.

-

Feld Spülstatus

Das ausgewählte Feld Benutzertext wird verwendet, um den Spülstatuswert für Rohrobjekte anzuzeigen.

Wert für Spülstatus kann auf folgende Optionen festgelegt werden:

  • Nicht gespült
  • Wird gespült
  • Gespült

user_text_4

Feld Geschwindigkeitsschwankung

Das ausgewählte Feld Benutzertext wird verwendet, um den Geschwindigkeitsschwankungswert für Rohrobjekte anzuzeigen.

Das Feld ist leer, wenn das Kriterium für die Geschwindigkeitsschwankung vor dem Spülen des Rohrs nicht überschritten wird. Wenn ein Problem mit Geschwindigkeitsschwankungen im Rohr auftritt, werden die Höhe der Geschwindigkeitsschwankung, die Aktionsnummer, bei der sie erstmals aufgetreten ist, und die Aktionsnummer, bei der das Rohr gespült wurde, angezeigt.

user_text_5

Markierung Spülpunkt

Das für den ausgewählten Typ Raumbezogene Daten definierte Symbol wird verwendet, um Knoten zu markieren, die in der aktuell ausgewählten Aktion als Spülpunkte definiert sind.

-

Markierung Zu schließende Verbindung

Das für den ausgewählten Typ Raumbezogene Daten definierte Symbol wird verwendet, um Verbindungen zu markieren, die in der aktuell ausgewählten Aktion geschlossen werden sollen.

<Vorgegebene Markierung>

Markierung Geschlossene Verbindung bleiben

Das für den ausgewählten Typ Raumbezogene Daten definierte Symbol wird verwendet, um in einer vorherigen Aktion geschlossene Verbindungen zu markieren, die während der aktuell ausgewählten Aktion geschlossen bleiben.

-

Markierung Geöffnete Verbindung

Das für den ausgewählten Typ Raumbezogene Daten definierte Symbol wird verwendet, um Verbindungen zu markieren, die in der aktuell ausgewählten Aktion als offen definiert sind.

-

Übergeordnetes Thema: Dialogfeld Spülplanung
