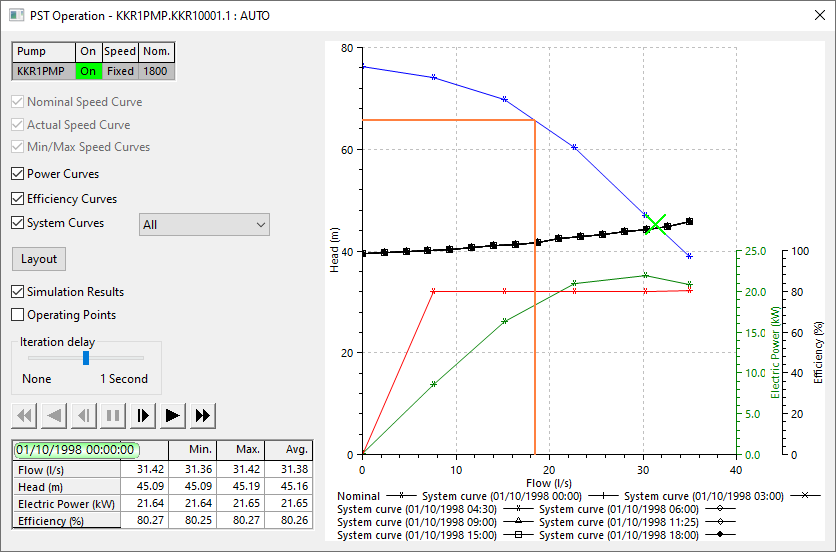

Dialogfeld Pumpstation

In diesem Dialogfeld können Sie den Betrieb einer Pumpstation analysieren, einschließlich der Anzeige des Verhaltens während einer Simulation.

Das Dialogfeld kann auf eine der folgenden Arten angezeigt werden:

• Klicken Sie in der Übersicht der Steuerungsdaten mit der rechten Maustaste auf eine Zeile im Pumpenraster, und wählen Sie PST-Betrieb aus.
• Klicken Sie in der Pumpstation-Tabellenansicht des Verbindungsrasters mit der rechten Maustaste auf eine Zeile, und wählen Sie PST-Betrieb aus.
• Öffnen Sie im Eigenschaftenblatt der Pumpstation die Seite Pumpendaten, und klicken Sie auf PST-Betrieb.

• Wählen Sie im Kontextmenü des Berichts zu Systemenergiehöhenkurven die Option Systemenergiehöhenkurve aus.

Element	Beschreibung
Optionen für Diagramminhalt	Im Dialogfeld dauerhaft verfügbare Optionen, mit denen Sie genau steuern können, welche Daten angezeigt werden: Nenndrehzahlkurve Wenn diese Option aktiviert ist, wird das Verhältnis zwischen Energiehöhe und Volumenstrom für die Pumpe bei der Nenndrehzahl (U/min) angezeigt. Tatsächliche Drehzahlkurve Wenn diese Option aktiviert ist, wird das Verhältnis zwischen Energiehöhe und Volumenstrom bei der aktuell simulierten Drehzahl angezeigt, falls diese von der Nenndrehzahl (U/min) abweicht. Min./max. Drehzahlkurven Wenn diese Option aktiviert ist, werden die beiden Kurven angezeigt, die den benutzerdefinierten minimalen und maximalen Geschwindigkeiten entsprechen (die während der Analyse nicht unbedingt erreicht werden). Leistungskurven Wenn diese Option aktiviert ist, werden die Kurven entsprechend der Leistung angezeigt, die beim Betrieb der Pumpe auf die oben beschriebenen verschiedenen Arten genutzt wird. Wirkungsgradkurven Wenn diese Option aktiviert ist, werden Kurven mit den abgeleiteten Wirkungsgraden für die verschiedenen oben beschriebenen Betriebsbedingungen angezeigt. Systemkurven Ermöglicht die Anzeige von Systemenergiehöhenkurven. Das Dropdown-Menü auf der rechten Seite ermöglicht es Ihnen, eine einzelne oder alle Kurven anzuzeigen. Die Titel der Kurven werden durch das Datum und die Uhrzeit des Laufs angegeben.
Layout (Schaltfläche)	Ändert das Layout des Dialogfelds und des Diagramms. Mehrere Layouts sind verfügbar, wenn Sie wiederholt auf die Schaltfläche klicken.
Optionen und Steuerelemente für die Simulationswiedergabe	Zusätzliche Optionen werden dem Dialogfeld hinzugefügt, wenn Sie den Bericht für eine Pumpstation in einer abgeschlossenen Simulation öffnen: Simulationsergebnisse Wenn diese Option aktiviert ist, wird der aktuelle Betriebspunkt für die Pumpe angezeigt. Betriebspunkte Wenn diese Option aktiviert ist, werden alle Betriebspunkte für die Pumpe während der Simulation angezeigt. Iterationsverzögerung Da das Dialogfeld nur Daten für die Pumpe und nicht für das gesamte Netz wiedergibt, ist die Wiedergabe bei voller Geschwindigkeit für eine realistische Analyse zu schnell. Mit diesem Schieberegler können Sie eine sinnvolle Verzögerung einstellen, bei der Sie das Verhalten deutlich sehen können. Schaltflächen für Wiedergabesteuerung Sie können die Wiedergabe der Pumpstation-Ergebnisse auf die gleiche Weise wie für die Wiedergabe der Hauptsimulation steuern. Parametertabelle Zeigt wichtige Werte für den aktuellen Zeitschritt zusammen mit minimalen, maximalen und durchschnittlichen Werten an.
Kontextmenü	Diagramm drucken Öffnet das Dialogfeld Drucken zum Drucken des Diagramms. Diagramm kopieren Kopiert die Ganglinie in die Zwischenablage. Diagrammeigenschaften Öffnet das Dialogfeld Diagrammeigenschaften. Traces als CSV exportieren Öffnet das Windows-Dialogfeld Speichern unter, in dem Sie den Speicherort und den Namen einer CSV-Datei auswählen können, die die zu exportierenden Ganglinien-Trace-Daten enthalten soll. Druckansicht Öffnet das Dialogfeld Drucken, über das Sie die im Dialogfeld enthaltene Ansicht drucken können.
