Längsschnitt-Fenster

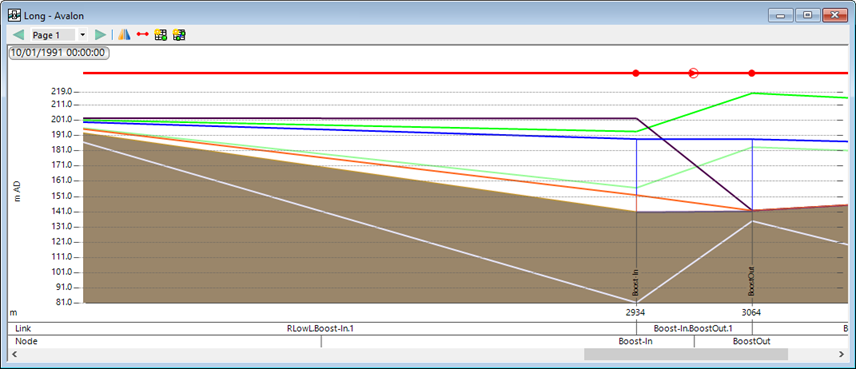

In diesem Fenster wird ein Querschnitt durch die Länge eines ausgewählten Laufs von Netzobjekten angezeigt.

Eine Möglichkeit, das Fenster zu öffnen, besteht darin, das Werkzeug (Längsschnitt auswählen) im Werkzeugkasten Werkzeuge auszuwählen und auf einen Knoten oder ein Verbindungsobjekt (bzw. einen Lauf) im GeoPlan zu klicken. Weitere Möglichkeiten werden unter Anzeigen eines Längsschnitts beschrieben.

In diesem Fenster haben Sie folgende Möglichkeiten:

• Überprüfen eines Laufs von Knoten und Verbindungen
• Bearbeiten von Netzobjekten durch Zugriff auf deren Eigenschaftenblätter

• Anzeigen von Simulationsergebnissen
• Wenn Szenarien verwendet werden, können Sie mehr als einen Satz von Simulationsergebnissen anzeigen und diese somit leichter vergleichen.
• Einfügen eines Knotens in eine im Fenster angezeigte Verbindung

Es können mehrere Längsschnitt-Fenster gleichzeitig geöffnet sein.

Element	Beschreibung
Werkzeugkasten	Siehe "Werkzeugkasten Längsschnitt-Fenster"
Längsschnitt-Kontextmenü	Wenn Sie mit der rechten Maustaste auf den Längsschnitt klicken, wird ein Menü mit den folgenden Optionen angezeigt: Als Ziel festlegen Legt das aktuelle Längsschnitt-Fenster als Zielfenster fest. Anschließend können Sie mit dem Werkzeug (Längsschnitt auswählen) im Werkzeugkasten Werkzeuge einen anderen Längsschnitt zur Anzeige im Fenster auswählen. Längsschnitt umkehren Kehrt die Richtung um, in der der Längsschnitt angezeigt wird. Längsschnitt löschen Entfernt die Längsschnittanzeige aus dem aktuellen Fenster. Alle Anmerkungsbezeichnungen aufheben Entfernt alle benutzerdefinierten Beschriftungen aus dem aktuellen Fenster. Knoten und Verbindungen auswählen Die Knoten und Verbindungen, die im Längsschnitt angezeigt werden, werden in allen Fenstern ausgewählt. Ausgewählte Netzobjekte werden rot hervorgehoben. Aus Auswahl erstellen Erstellt eine Längsschnittansicht aus den Verbindungen, die aktuell im GeoPlan ausgewählt sind. Längsschnittdaten als AutoCAD-DWG-Datei exportieren Speichert das aktuelle Längsschnitt-Fenster im DWG-Format. Der Längsschnitt kann dann in AutoCAD geöffnet und angezeigt werden. In Surge Animator exportieren Speichert die aktuellen Längsschnittinformationen im PRO-Format von Surge Animate. Der Längsschnitt kann dann in Surge Animator geöffnet und angezeigt werden. Verbindungsraster Öffnet eine Tabellenansicht der im Längsschnitt angezeigten Verbindungen. Knotenraster Öffnet eine Tabellenansicht der im Längsschnitt angezeigten Knoten. Seite hinzufügen Fügt dem Längsschnitt-Fenster nach der aktuellen Seite eine weitere Seite hinzu. Seite entfernen Entfernt die aktuelle Seite aus dem Längsschnitt-Fenster. Eigenschaften Öffnet das Dialogfeld Längsschnitt-Eigenschaften. Mit dieser Option können Sie die Art und Weise ändern, in der der Längsschnitt angezeigt wird, sodass eine Bandansicht sowie Knoten- und Verbindungsbeschriftungen enthalten sind.
Mausrad-Aktion	Nach vorne drehen: Vergrößern Nach hinten drehen: Verkleinern
