Un objeto de sombreado muestra un patrón estándar de líneas y puntos que se utiliza para resaltar un área o identificar un material, como acero u hormigón. Los objetos de sombreado también pueden mostrar un relleno sólido o un relleno de degradado.

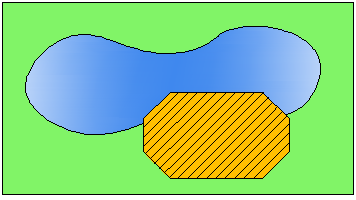

Cree sombreados y rellenos con el comando SOMBREA. La ilustración siguiente incluye un relleno sólido, un relleno de degradado y un patrón de sombreado. El patrón de sombreado tiene asignado un color de fondo de sombreado.
No es necesario delimitar los sombreados y los rellenos. En la siguiente ilustración, los sombreados de hormigón están delimitados, mientras que los sombreados de tierra están sin delimitar.
Por defecto, los sombreados delimitados son asociativos. Esto significa que el objeto de sombreado está asociado con los objetos del contorno de sombreado y, por lo tanto, los cambios realizados en los objetos del contorno se aplican automáticamente al sombreado.
Para mantener la asociatividad, los objetos de contorno deben continuar delimitando por completo el sombreado.
La alineación y la orientación de un patrón de sombreado vienen determinadas por la ubicación y la orientación actuales del sistema de coordenadas personales, además de los controles de la interfaz de usuario.
El desplazamiento o la rotación del SCP es un método alternativo para controlar los patrones de sombreado.
También se pueden crear áreas de relleno sólido mediante los siguientes elementos:
- Sólidos 2D (SOLIDO)
- Polilíneas gruesas (POL)
- Arandelas (ARANDELA)
