Los niveles son grupos de superficies en el modelo CAD. Permiten seleccionar las partes del modelo que pueden verse en la vista CAD y configurar las superficies de la pieza para las que se pueden registrar puntos sondeados. Utilice la opción del menú de Agrupar superficies para crear niveles y asignar superficies a cada nivel.
Para agrupar superficies en niveles:
- Haga clic en la pestaña de Inicio > panel de Contexto del ratón > Selector de superficies.
- Seleccione las superficies que se van a agrupar en un nivel.

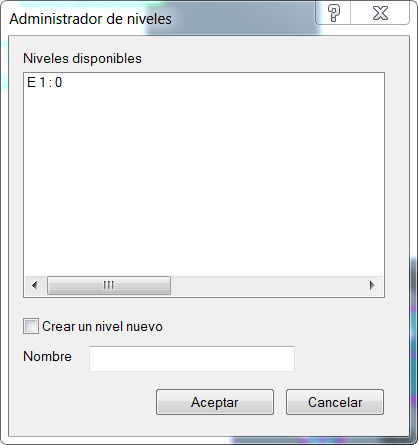

- Hacer clic en el botón derecho del ratón sobre la vista CAD y seleccionar Agrupar Superficies desde el menú contextual. Se muestra el cuadro de diálogo Administrador de Niveles.
- Configure el nivel en el que se van a agrupar las superficies. Para añadir las superficies a:
- un nivel existente, haga clic en el nivel en la lista de Niveles disponibles.
- un nivel nuevo, active la casilla de Crear nivel y asigne un Nombre al nivel.
- Haga clic en el botón de Aceptar para guardar los cambios y cerrar el cuadro de diálogo.
