Para acotar ángulos

Calcule los ángulos entre dos líneas, dos planos, dos vectores o un plano y vector.

1. Vaya a la pestaña de Inicio > el panel de Informe > Dimensiones para seleccionar una de las siguientes opciones:
   • Ángulo: línea a línea
   • Ángulo: plano a plano
   • Ángulo: vector a vector
   • Ángulo: plano a vector
2. Especifique los valores de las opciones que aparecen a continuación. Estas opciones sirven para todos los tipos de ángulo.

   Consulte la referencia de opciones del cuadro de diálogo de Dimensión para obtener definiciones de las opciones generales que se utilizan en varios cuadros de diálogo.

   • Nombre
   • Usar nominales
   • Visible
   • Incluir en el informe
   • Ángulo — Para comparar el ángulo medido con su nominal, active la opción de Usar nominales e introduzca el ángulo nominal entre los elementos de referencia y las tolerancias de ángulo.

     Haga clic en para informar del ángulo cóncavo entre los elementos de referencia. El botón se transforma en .

     Haga clic en para informar del ángulo interior entre los elementos de referencia. El botón se transforma en .

3. Especifique opciones adicionales para el tipo de ángulo que va a acotar.
   • Ángulos de línea a línea
     • Comportamiento de las mediciones simples
     • Ocultar los signos
     • Plano de referencia — Seleccione el plano en el que se proyectan las líneas y en el que se calcula el ángulo. El vector del plano de referencia determina la dirección positiva del ángulo calculado.
     • Línea de Referencia 1 y Línea de Referencia 2 — Seleccionar las líneas que forman el ángulo que se desea medir.

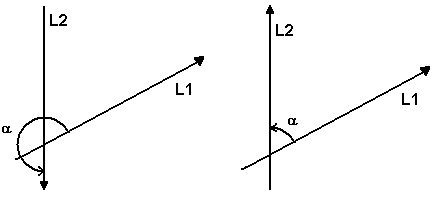

       El ángulo se mide desde la línea 1 a la línea 2 utilizando las partes de las líneas que están más cerca de las flechas de dirección. Para cambiar el ángulo incluido en el informe, utilice el botón de Invertir vector para cambiar la dirección de los vectores de línea, tal como se indica en este ejemplo:




   • Ángulos de plano a plano
     • Plano de referencia 1 y Plano de referencia 2: seleccione los planos que forman el ángulo que se va a medir.
   • Ángulos de vector a vector
     • Vector de referencia 1 y Vector de referencia 2: seleccione los vectores que forman el ángulo que se va a medir.
     Nota: Ángulo: vector a vector se diferencia de Ángulo: línea a línea en que el primero calcula el ángulo tridimensional entre los elementos de referencia sin necesidad de un plano de referencia.
   • Ángulos de plano a vector
     • Comportamiento de las mediciones simples
     • Ocultar los signos
     • Plano de referencia y Vector de referencia — Seleccione el plano y el vector que forman el ángulo que se va a medir.
