Para utilizar un elemento de Sonda y parámetros en una secuencia de inspección de doble columna

Seleccione la columna con la que desea medir el elemento y especifique el ensamblaje de la sonda que desea utilizar.

Los elementos de Sonda y parámetros en el modo de doble columna funcionan de la misma forma que en el modo de columna única, excepto por el hecho de que en la doble columna hay que seleccionar la columna de medición antes de cambiar la herramienta sonda.

1. Haga clic en Trayectoria de la sonda > panel de Elementos > Sonda y parámetros.

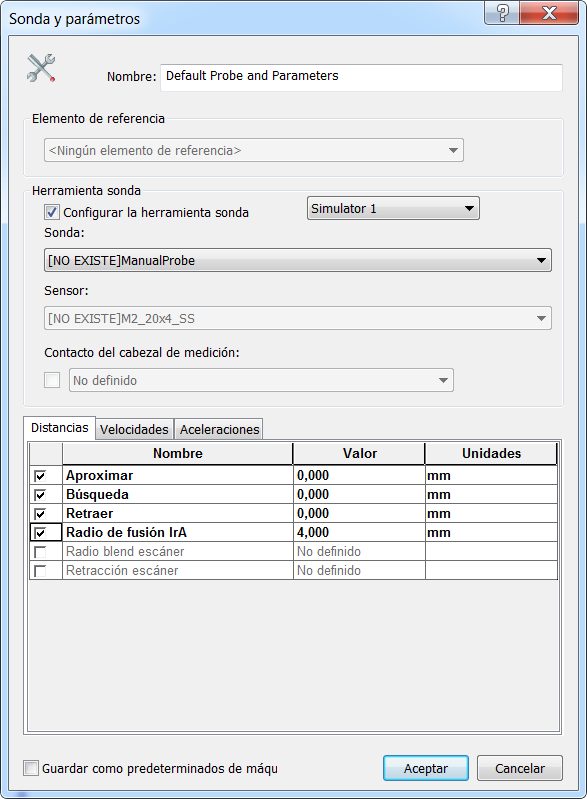

2. En el cuadro de diálogo de Sonda y parámetros, configure las siguientes opciones:
   • Nombre.
   • Elemento de referencia.

     Configurar la herramienta sonda — Para utilizar una herramienta sonda específica con este elemento, active esta casilla y seleccione la columna en la que está la sonda.

     Seleccione una entrada en la lista de Sonda. Si la sonda tiene varias puntas, seleccione la que va a utilizar en la lista de Sensor.

     Los nombres de la columna dependen de los nombres de los dispositivos configurados en el cuadro de diálogo de Configuración CMMDriver y de la configuración de Máquina asociada en el cuadro de diálogo de Configuración del simulador dual.

   • Contacto del cabezal de medición.
   • Distancias, Velocidades y Aceleraciones.
3. Haga clic en Aceptar para cerrar el cuadro de diálogo e incorporar el elemento a la secuencia de inspección.
